Реферат

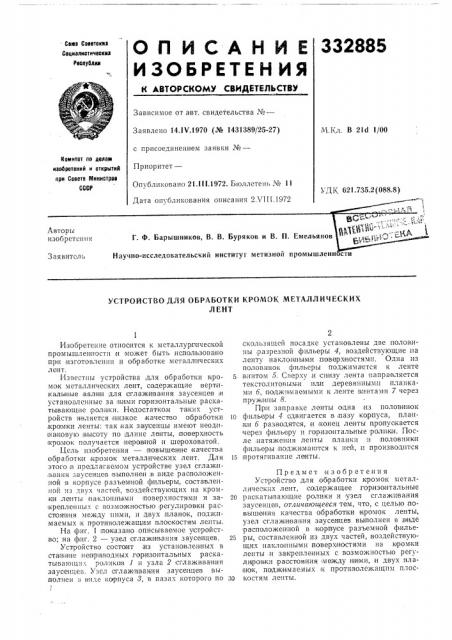

Оп ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сеаз Советск»с

332885

Социалистически»

Респтбли»

Зависимое от авт. свидетельства №вЂ”

Заявлено 14.1Ч.1970 (№ 1431389/25-27) M.Êë. В 2ld 1/00 с присоединением заявки №вЂ”

Комитет ло делам изобретений и открытиЯ ори Совете 1т1инистрсе

ССОР

Приоритет—

Опубликовано 21.111.1972. Бюллетень № 11

Дата опубликования описания 2Л П1.1972

УДК 621.735.2(088.8) Авторы изобретения

Г. Ф. Барышников, В. В. Буряков и В, П. Емельянов

Заявитсль

Научно-исследовательский институт метизной промышленности

УСТРОЙСТВО ДЛЯ ОБРАБОТКИ КРОМОК MElАЛЛИЧЕСКИХ

ЛЕНТ

Изобретение относится к металлургической промышленности и может быть:использова но при изготовлении и обработке металлических лент.

Известны устройства,для обработки яро- 5 мок металлических лент, содержащие верт!икальные валк!и для;сглажотвания заусенце в и установлепьняе за ними горизонтальные раскатывающие рол!!ки. Недостатком таких устройств является низкое качество обработки 10 кромки ленты: так как заусенцы имеют неодио!акову!о;высоту по,длине ле!нты,:поверхность кролок получается неровной и шероховатой.

Пель изобретения — по вышение качества обработки .кромок металлических лент. Для 15 этого в предлагаемом устройстве узел сглажи,вания заусенцев выполнен,в,вниде расположенной в корпусе разъемной фильеры, составленной из двух частей, воздействующих на кромки ленты яа клон!!ыми поверхностями и за- 20 крепленных с возможностью регулировки расспоян ия между ними, и двух, планок, поджимаемых к противолежащим плоскостям ленты.

На фиг. 1 показано описываемое устройство; на фиг. 2 — узел оглаживания заусенцев. 25

Устройство состоит из установленных в станине неприводных,горизонтальных раскатывающих роликов 1 и узла 2 сглаживания заусенцев. Узел сглаживания заусенцев выполнен в в!!дeÎ корпуса 8, В пазах которого по ЗО скользящей посадке установлены две половины,разрезной фильеры 4, воздейстзующие па ленту наклонныии поверхностямн. Одна из половинок фильеры поджимается к ленте в!тнтом 5. Сверху,и снизу лента направляется текстолитовыми или деревянными планкамн б, поджнмаемыми к ленте винтамн 7 через пру.ж; !ы 8.

При заправке ленты одна пз половинок фпльеры 4 одвигается в пазу корпуса, планки б разводятся, и конец ленты пропускается через фильеру и горизонтальные роли!си. После натяжения ленты планки и поло вник!! рильеры поджнмаются к ней, и производится .протягиваине ленты.

Предмет H3обретения

Устройство,для обработки кромок металлических лент, содержащее горизонтальные раскатывающие ролики и узел сглаживания заусенцев, отличающееся тем, что, с целью повышения качества обработки кромок ленты, узел сглаживания заусенцев выполнен в в иде расположенной в корпусе разъемной фильеры, составленной из двух частей,,воздействующих накло!иными поверхностями на к ромки ленты и закрепленных с возможностью регулировки расстояния:между н ими, и двух плаеок, поджимаемых к противолежащим плоскостям ленты.

А

Составитель П. Ильин

Техред E. Борисова

Редактор И. Михайлева

Корректор О. Тюрина

Заказ 2051 Изд. ¹ 438 Тираж 448 Подписное

ЦНИИПИ Комитета о делам изобретений и открытий при Совете Министров СССР

Моохва, OK-35, Ра.ушская наб., д. 4/5

Загорская типография
