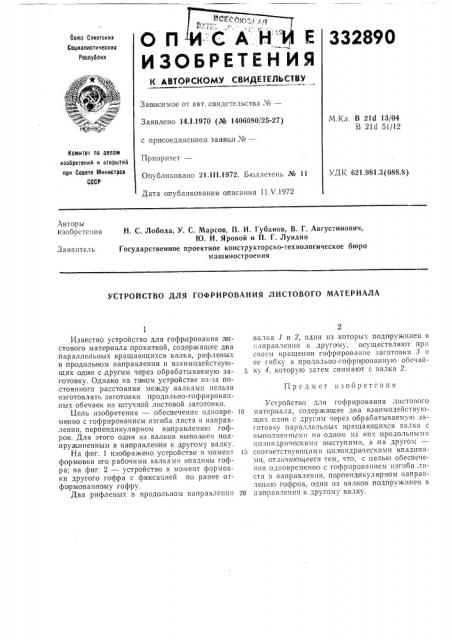

Реферат



, Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт.;свидетельства Хе—

М.Кл. В 21d 13/04

В 21d 51/12

Заявлено 14.1.1970 (№ 1406080/25-27) с присоединениехг заявки 4—

П,р нор итет—

Опубликовано 21 111.1972. Бюллетень № 11

Дата опуоликования описания 11 V.1972

Комитег по делам изобретений и открытий

«ри Совете Министров

СССР

УДК G21.981.3(088.8) Авт;о ры

t! зо б рсте и и я

Н. С, Лобода, У. С. Марсов, П. И, Губанов, В, Г. Августинович, Ю. И. Яровой и П, Г, Лундин

Государственное проектное конструкторско-технологическое бюро машиностроения

Заявитель

УСТРОЙСТВО ДЛЯ ГОФРИРОВАНИЯ ЛИСТОВОГО МАТЕРИАЛА

Пр сдм ет изобретсии я

Известно устройство для гофрирования листового матер нала прокаткой, содержащее два параллельных вращающихся валка, рифленых в лродольн ом направлении и взаимодействующих оди н с,другим через обрабатываемую заготовку. Однако на таком устройстве из-за постоянного расстояния между валками нельзя изготовлять заготовки п родольно-гофрировапогых обечаек из штучной листовой заготовки.

Цель изобретения — обеспечение одновременно с гофрированием изгиба листа в направлении, перпендикулярном направлению гофров. Для этого один из валков выполнен подпружиненным в направлении к другому валку.

На фиг. 1 изооражвно устройство в момент формовки его рабочими валками впадины гофра; на фиг. 2 — устройство в момент формовки другого гофра с фиксацией по ранее отфармованно му гоф ру.

Два рифленых в продольном направлении

2 валка 1 и 2, один из которых подпружинеи в направлении к другому, осуществляют при своем вращении гофрироваиие заготовки 3 и сс гибку в продольно-гофрированную обечайку 4, K0TDp÷o затем снимают с ватка 2.

Устройство для гофрирования листового

10 материала, содержащее два взаимодействующих один с другим через обрабатываемую заготовку параллельиых вращающихся валка с выполненными на одном из них продольными цилиндрическими выступами, а иа другом

15 соответствующими цилиндрическими впадинами, от>гнчающееся тем, что, с целью обеспечения одновременно с гофрированием изгиба листа и направлении, перпендикулярном направлешпо гоф ров, один из валков подпружинен в

20 направлении к другому валку.

332890

Составитель Н. Антипов

Техред Е. Борисова

Редактор Н. Михайлова

Корректор T. Гревцова

Загорская типография

Заказ 1934 Изд. № 437 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, )К-35, Раушская наб., д. 4/5
