Газорежущая головка машины огневой зачистки металла

Газорежущая головка машины огневой зачистки металла

Иллюстрации

Показать все

Реферат



Сам Саватских

Сациалистических

Республик

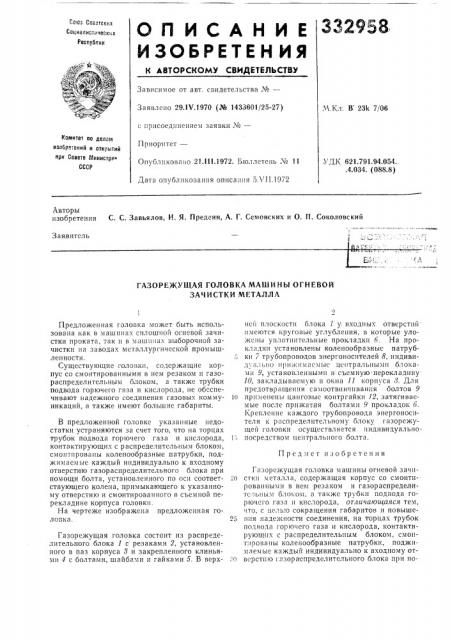

ОПИСДНИЕ ""

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства Ма—

Заявлено 29.1V.1970 (№ 1433601/25-27),Ч.Кл . В . 23k 7/06 с присоединением заявки Хю—

И атаитет па делам изабратаиий и аткрытий ири Сааете тлииистра.

СССР

Приоритет—

Опубликовано 21.lll.1972. Бюллетень и 11

УДЕ 621,791.94.054.. .4.034. (088.8) Дата опубликования описания 5А II.1972

Авторы изобретения С. С. Завьялов, И. Я. Предеин, А. Г. Семовских и О. П. Соколовский т л

ГАЗО Р Е)КУЩАЯ ГОЛОВ КА МАШ И Н Ы О Г Н Е В О Й

ЗАЧИСТКИ МЕТАЛЛА

Предмет изобретения

Предложенная головка может быть испо Ibзована как в машинах сплошной огневой зачистки проката, так и в машинах выборочной зачистки на заводах металлургической промышленности.

Существующие голои<и, содержащие корпус со смонтированными в нем резаком и газораспределительным блоком, а также трубки подвода горючего газа и кислорода, не обеспечивают надежного соединения газовых коммуникаций, а также имеют большие габариты.

В предложенной головке указанные недостатки устраняются за счет того, что на торцах трубок подвода горючего газа и кислорода, контактирующих с распределительным блоком, смонтированы коленообразные патрубки, поджимаемые каждый индивидуально к в одному отверстию газораспределительного блока при помощи болта, установленного по оси соответствующего колена, примыкающего к указанному отверстин и смонтированного в сьемной перекладине корпуса головки.

На чертеже изображена предложенная головка.

Газорежущая головка состоит из распределительного блока 1 с резаками 2, установленного в паз корпуса 8 и закрепленного клиньями 4 с болтами, шайбами и гайками 5. В верхней плоскости блока 1 у, входных отверстий имеются круговые углубления, в которые уложены уплотнительные прокладки б. На прокладки установлены коленообразные патрубки 7 трубопроводов энергоносителей 8, индивидуально врнжимасмыс цсoTp3ëüíûìè блоками 9, установленными в съемную перокладвину

10, за1<ладываему10 в окна 11 коримcB 8. Для предотвращения самоотвинчпвання болтов 9

1о применены цанговыс контргайки 12, затягиваемые после прнжатия болтами 9 прокладок 6.

Крепление каждого трубопровода энергоносителя к распределительному блоку газорежущей головки осуществляется индивидуально

1> посредством центрального оолта.

Газорежущая головка машины огневой зачистки металла, содержащая корпус со смонтированными в нем резаком и газораспределительным блоком, а также трубки подвода горючего газа и кислорода, отличающаяся тем, что, с цель o сокращения габаритов и повыше25 пня надежности соединения, на торцах трубок подвода горючего газа и кислорода, контактирующих с распределительным блоком, смонтированы коленообразные патрубки, поджимаемые каждый индивидуально к входному от :о верстпю газораспределительного блока при по332958

/Фккыл

Составитель М. Новик I ехрсд Л. Богданова

РедакторН. Михайлова

Корректор О. Тюрина

Заказ 2278 Изд. № 423 Тира>к 448 Подписное

ЦИИИП11 Когиитета ио дсл:кя изобретен. гй и овкргягий при Совете 41ииисиров СССР

Москва, Я-35, Раушская иаб., д. 4/5

Об.tn"òíàÿ ииография Кострогаского управлепгяя по печа и.мощи болта, .установленного по оси соответст.вующего.колена, примыкающего к указанному отверстию и смонтированного в съемной перекладине корпуса головки.
