Реферат



333224

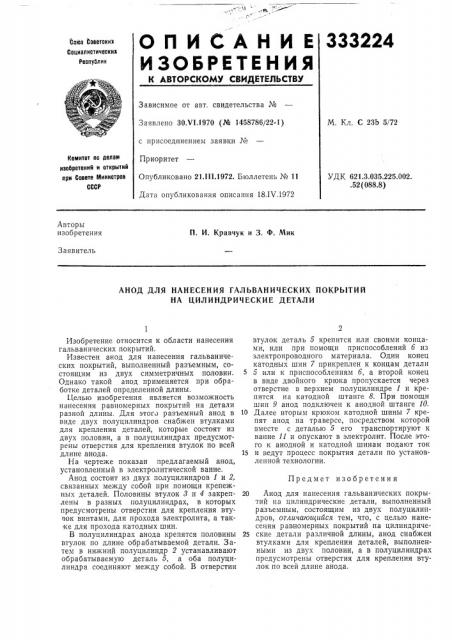

О П И С А Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено ЗОХ1.1970 (№ 1458786/22-1) с присоединением заявки №

Приоритет

Опубликовано 21.111.1972. Бюллетень № 11

Дата опубликования описания 18.IV.1972

М. Кл. С 23Ь 5/72

Комитет AG делам изобретений и открытий при Совете Министров

СССР

УДК 621.3.035.225.002, .52(088.8) Авторы изобретения

П, И. Кравчук и 3. Ф. Мик

Заявитель

АНОД ДЛЯ НАНЕСЕНИЯ ГАЛЬВАНИЧЕСКИХ ПОКРЫТИЙ

НА ЦИЛИНДРИЧЕСКИЕ ДЕТАЛИ

Предмет изобретения

Изобретение относится к области нанесения гальванических покрытий.

Известен анод для нанесения гальванических покрытий, выполненный разъемным, состоящим из двух симметричных половин.

Однако такой анод применяется при обработке деталей определенной длины.

Целью изобретения является возможность нанесения равномерных покрытий на детали разной длины. Для этого разъемный анод в виде двух полуцилиндров снабжен втулками для крепления деталей, которые состоят из двух половин, а в полуцилиндрах предусмотрены отверстия для крепления втулок по всей длине анода.

На чертеже показан предлагаемый анод, установленный в электролитической ванне.

Анод состоит из двух полуцилиндров 1 и 2, связанных между собой при помощи крепежных деталей. Половины втулок 8 и 4 закреплены в разных полуцилиндрах, в которых предусмотрены отверстия для крепления втулок винтами, для прохода электролита, а такке для прохода катодных шин.

В полуцилиндрах анода крепятся половины втулок по длине обрабатываемой детали. 3атем в нижний полуцилиндр 2 устанавливают обрабатываемую деталь 5, а оба полуцилиндра соединяют между собой. В отверстии втулок деталь 5 крепится или своими концами, или при помощи приспособлений б из электропроводного материала. Один конец катодных шин 7 прикреплен к концам детали

5 или к приспособлениям б, а второй конец в виде двойного крюка пропускается через отверстие в верхнем полуцилиндре 1 и крепится на катодной штанге 8. При помощи шин 9 анод подключен к анодной штанге 10.

10 Далее вторым крюком катодной шины 7 крепят анод на траверсе, посредством которой вместе с деталью 5 его транспортируют к ванне 11 и опускают в электролит. После этого к анодной и катодной шинам подают ток

15 и ведут процесс покрытия детали по установленной технологии.

20 Анод для нанесения гальванических покрытий на цилиндрические детали, выполненный разъемным, состоящим из двух полуцилиндров, отличающийся тем, что, с целью нанесения равномерных покрытий на цилиндриче25 ские детали различной длины, анод снабжен втулками для крепления деталей, выполненными из двух половин, а в полуцилиндрах предусмотрены отверстия для крепления втулок по всей длине анода.

333224 б д

1 11 4
