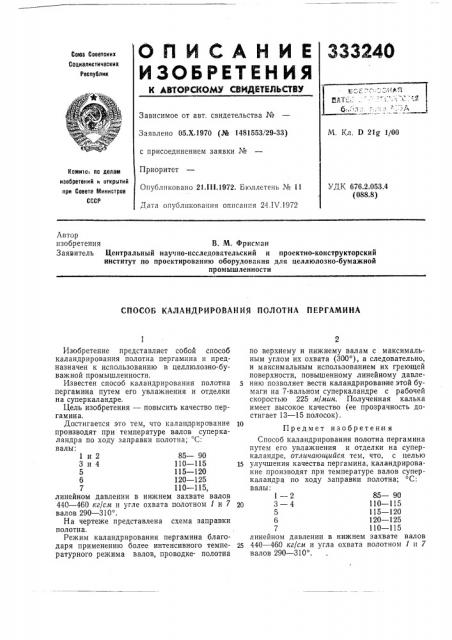

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистичесиих

Республик

Зависимое от авт. свидетельства №

Заявлено 05.Х.1970 (№ 1481553 29-33) с присоединением заявки №

Приоритет

Опубликовано 21 111.1972. Бтоллетень № !1

М. Кл. D 21g 1/00

Комитс пс делам изобретений и открытий при Совете тйииистрое

СССР

УДК 676.2.053.4 (088.8) Дата опубликования описания 24 IV.1972

Автор изобретения В. М. Фрисман

Заявитель Центральный научно-исследовательский и проектно-конструкторский институт по проектированию оборудования для целлюлозно-бумажной промышленности

СПОСОБ КАЛАНДРИРОВАНИЯ ПОЛОТНА ПЕРГАМИНА

Изобретение представляет собой способ каландрирования полотна пергамина и предназначен к использованию в целлюлозно-буважной промышленности.

Известен способ каландрирования полотна пергамина путем его увлажнения и отделки на суперкаландре.

Цель изобретения — повысить качество пергамина.

До стигается это тем, что калан дрирование производят при температуре валов суперкаландра по ходу заправки полотна; С: валы:

1и2 85 — 90

Зи4 110 †1

5 115 †1

6 120 †1

7 110 — 115, линейном давлении в нижнем захвате валов

440 — 460 кг/см и угле охвата полотном 1 и 7 валов 290 †3 .

На чертеже представлена схема заправки полотна.

Режим каландрирования пергамина благодаря применению более интенсивного температурного режима валов, проводке- полотна по верхнему и нижнему валам с максимальным углом их охвата (300 ), а следовательно, и максимальным использованием их греющей поверхности, повышенному линейному давле5 нию позволяет вести каландрирование этой бумаги на 7-вальном суперкаландре с рабочей скоростью 225 м/мин. Полученная калька имеет высокое качество (ее прозрачность достигает 13 — 15 полосок).

Предмет изобретен и я

Способ каландрирования полотна пергамина путем его увлажнения и отделки на суперкаландре, отличающийся тем, что, с целью

15 улучшения качества пергамина, каландрирование производят при температуре валов суперкаландра по ходу заправки полотна; С: валы:

1 — 2 85 — 90

20 3 — 4 110 †1

5 115 †1

6 120 †1

7 110 — 115 линейном давлении в нижнем захвате валов

25 440 — 460 кг/см и угла охвата полотном 1 и 7 валов 290 †3 .
