33312

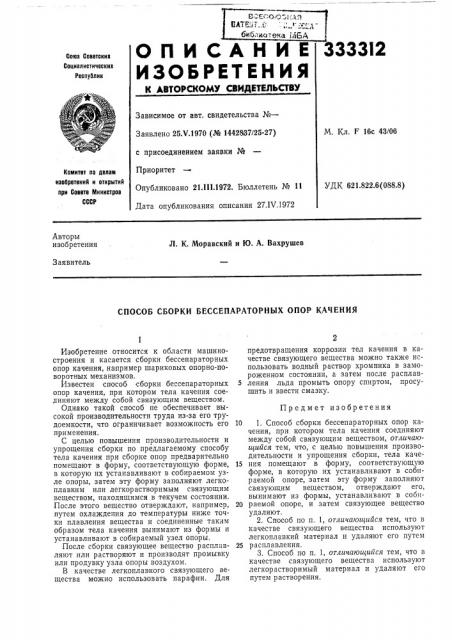

О П И СА Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союа Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 25.Ч.1970 (№ 1442837/25-27) с присоединением заявки №

Приоритет

Опубликовано 21.111.1972. Бюллетень № 11

Дата опубликования описания 27.IV.1972

М. Кл. F 16с 43/06

Комитет по делам иаобретвний и открытий при Совете Министров

СССР

УДК 621.822.6(088.8) Авторы изобретения

Л. К. Моравский и Ю. А. Вахрушев

Заявитель

СПОСОБ СБОРКИ БЕССЕПАРАТОРНЫХ ОПОР КАЧЕНИЯ

Предмет изобретения

Изобретение относится к области машиностроения и касается сборки бессепараторных опор качения, например шариковых опорно-поворотных механизмов.

Известен способ сборки бессепараторных опор качения, при котором тела качения соединяют между собой связующим веществом.

Однако такой способ не обеспечивает высокой производительности труда из-за его трудоемкости, что ограничивает возможность его применения.

С целью повышения производительности и упрощения сборки по предлагаемому способу тела качения при сборке опор предварительно помещают в форму, соответствующую форме, в которую их устанавливают в собираемом узле опоры, затем эту форму заполняют легкоплавким или легкорастворимым связующим веществом, находящимся в текучем состоянии.

После этого вещество отверждают, например, путем охлаждения до температуры ниже точки плавления вещества и соединенные таким образом тела качения вынимают из формы и устанавливают в собираемый узел опоры.

После сборки связующее вещество расплавляют или растворяют и производят промывку или продувку узла опоры воздухом.

В качестве легкоплавкого связующего вещества можно использовать парафин. Для предотвращения коррозии тел качения в качестве связующего вещества можно также использовать водный раствор хромпика в замороженном состоянии, а затем после расплав5 ления льда промыть опору спиртом, просушить и ввести смазку.

10 1. Способ сборки бессепараторных опор качения, при котором тела качения соединяют между собой связующим веществом, отличающийся тем, что, с целью повышения производительности и упрощения сборки, тела каче15 ния помещают в форму, соответствующую форме, в которую их устанавливают в собираемой опоре, затем эту форму заполняют связующим веществом, отверждают его, вынимают из формы, устанавливают в соби20 раемой опоре, и затем связующее вещество удаляют, 2. Способ по п. 1, отличающийся тем, что в качестве связующего вещества используют легкоплавкий материал и удаляют его путем

25 расплавления.

3. Способ по п. 1, отличающийся тем, что в качестве связующего вещества используют легкорастворимый материал и удаляют его путем р астворения.
