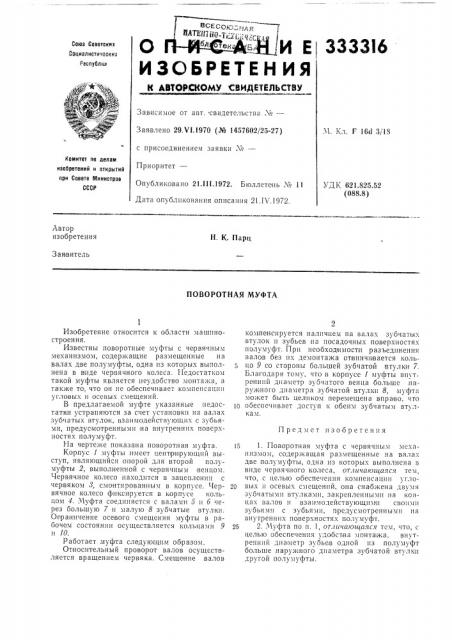

3333I6

М о екИЗОБРЕТЕН Ия

Союз Советских

Социалистических

Рвспублнн

Зависимое от авт. свидетельства Хв—

Заявлено 29.VI.1970 (№ 1457602/25-27) с присоединением заявки М—

Приоритет—

Опубликовано 21. l I l.1972. Бюллетень X 11

Дата опубликования описания 21.lhi.1972.

М. Кл. Г 16d 3/18 йомитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621 825 52 (088.8) Автор изобретения

Н. К, Парц

Заявитель

ПОВОРОТНАЯ МУФТА

Изобретение относится к области машиностроения.

Известны поворотные муфты с червячным механизмом, содержащие размещенные на валах две полумуфты, одна из которых вьполнена в виде червячного колеса. 1-!едостатком такой муфты является неудобство монтажа, а также то, что он не обеспечивает компенсации угловых и осевых смещений.

В предлагаемой муфте указанные недостатки устраняются за счет установки на валах зубчатых втулок, взаимодействующих с зубьями, предусмотренными:на внутренних поверхностях полумуфт.

На чертеже показана поворотная муфта.

Корпус 1 муфты имеет ценприрующнй выcT) II, ЯB II! Ion!IÉcII o!IQPQH длЯ BTQPQH муфты 2, выполненной с червячным венцом.

Червячное колесо находится в зацеплении с червяком,3, смонтированным в корпусе. Червячное колесо фиксируется в корпусе кольцом 4. Муфта соедннястся с валахги 5 и 6 «ерез оольшую 7 и малую 8 зубчатые втулки.

Опраничение осевого смещения муфты в рабочеся состоянии осуществляется кольцами 9 и 10.

Работает муфта следующим образом.

Относительный проворот валов осуществляется вращением червяка. Смещение валов

2 компенсируется наличием на валах зуб!BThlx втулок и зубьев на посадочных поверхностях полумуфт. При необходимости разъединения валов без нх демонтажа отвинчивается кольцо 9 со стороны большей зубчатой втулки 7.

Благодаря тому, что в корпусе 1 муфты внутренний диаметр зубчатого венца больше наружного диаметра зубчатой втулки 8, муфта может быть целиком перемещена вправо, что

Ip обеспечивает доступ к обеим зубчатым втулкам.

Предмет изобретения

15 1. Поворотная муфта с червячным механизмом, содержащая размещенные на валах две полумуфты, одна нз которых выполнена в виде червячного колеса, от.шча?ош,аяся тем, ITo, с целью обеспечения компенсации угло2С вых н осевых смеШений, она снаб?кена двумя зубчатыми втулками, закрепленными на !QIIцах валов и взаимодействующими cBo! I Ill зубьями с зубьями, предусмотренными на внутренних поверхностях полумуфт.

2ь 2. Муфта по п. 1, отлича оцаяся тем, что, с целью обеспечения удобства монтажа, внутренний диаметр зуоьев одной нз полумуфт больше наружного диаметра зубчатой втулки другой полумуфты.
