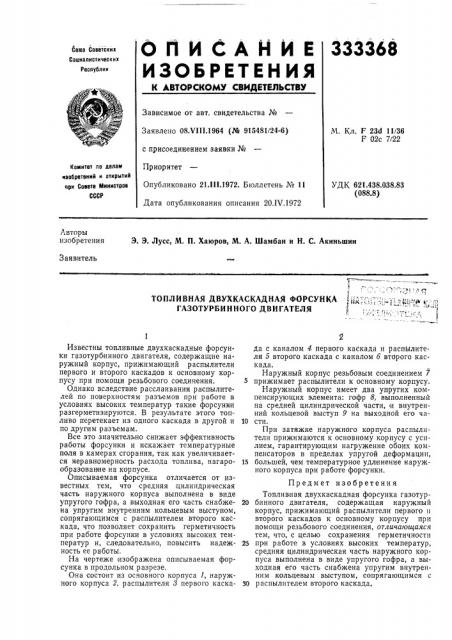

О П И С А Н И Е 333368
ИЗОБРЕТЕНИЯ
Сова Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
Заявлено 08.VI11.1964 (№ 915481/24-6) с присоединением заявки №
Приоритет
Опубликовано 21 lll.1972. Бюллетень № 11
Дата опубликования описания 20.IV.1972
М. Кл. F 234 11/36
F 02с 7/22
Комитет по долам иаобретвиий и открытий орн Совете Министров
СССР
УДК 621.438.аЗ8.8З (088.8) Авторы изобретения
Э. Э. Jlycc, М. П. Хаюров, М. А. Шамбан и Н. С, Акиньшин
Заявитель
1 !
ТОПЛИВНАЯ ДВУХКАСКАДНАЯ ФОРСУНКА, 1Ы „ =;",-.;-,,;. т,.„„1 {а *
ГАЗОТУРБИ Н НОГО ДВ И ГАТЕЛЯ
l-.
Известны топливные двухкаскадные форсунки газотурбинного двигателя, содержащие наружный корпус, прижимающий распылители первого и второго каскадов к основному корпусу при помощи резьбового соединения.
Однако вследствие расслаивания распылителей по поверхностям разъемов при работе в условиях высоких температур такие форсунки разгерметизируются. В результате этого топливо перетекает из одного каскада в другой и по други м р азъе ма м.
Все это значительно снижает эффективность работы форсунки и искажает температурные поля в камерах сгорания, так как увеличивается неравномерность расхода топлива, нагарообразование на корпусе.
Описываемая форсунка отличается от известных тем, что средняя цилиндрическая часть наружного корпуса выполнена в виде упругого гофра, а выходная его часть снабжена упругим внутренним кольцевым выступом, сопрягающимся с распылителем второго каскада, что позволяет сохранить герметичность при работе форсунки в условиях высоких температур и, следовательно, повысить надежность ее работы.
На чертеже изображена описываемая форсунка в продольном разрезе.
Она состоит из осчовного корпуса 1, наружного корпуса 2, распылителя 3 первого каскада с каналом 4 первого каскада и распьтлителя 5 второго каскада с каналом б второго каскада.
Наружный корпус резьбовым соединением 7
5 прижимает распылители к основному корпусу;
Наружный корпус имеет два упругих компенсирующих элемента: гофр 8, выполненный на средней цилиндрической части, и внутренний кольцевой выступ 9 на выходной его ча10 сти.
При затяжке наружного корпуса распылители прижимаются к основному корпусу с усилием, гарантирующим нагружение обоих компенсаторов в пределах упругой деформации, 15 большей, чем температурное удлинение наружного корпуса при работе форсунки.
Предмет изобретения
Топливная двухкаскадная форсунка газотур20 бинного двигателя, содержащая наружный корпус, прижимающий распылители первого и второго каскадов к основному корпусу при помощи резьбового соединения, отличающаяся тем, что, с целью сохранения герметичности
2S при работе в условиях высоких температур, средняя цилиндрическая часть наружного корпуса выполнена в виде упругого гофра, а выходная его часть снабжена упругим внутренним кольцевым выступом, сопрягающимся с
Зо распылителем второго каскада, 333368
