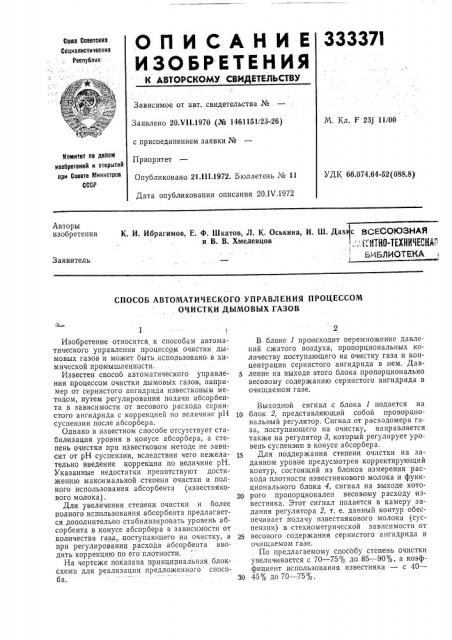

О П И С А Н И Е 333371

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Сапивлистических

Республик

Зависимое от авт. свидетельства №

М. Кл. F 23j 11/00

Заявлено 20.VI 1.1970 (№ 1461151/23-26) с присоединением заявки №

Приоритет

Опубликовано 21.111.1972. Бюллетень № 11

Дата опубликования описания 20.1V.1972

Комитет по делам изобретений и открытий при Совете Миннстрав

СССР

УДК 66 074 64 52(088 8) Авторы изобретения

К. И. Ибрагимов, Е. Ф. Шкатов, Л. К. Оськина, И. Ш. Дах с ВСЕСОЮЗНАЯ и В. В. Хмелевцов;, -«gogo цдррщ ьиБЛИОТЕКА

Заявитель

СПОСОБ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ПРОЦЕССОМ

ОЧИСТКИ ДЫМОВЫХ ГАЗОВ

1 I

Изобретение относится к способам автоматического управления процессом очистки дымовых газов и может быть использовано. в химической промышленности.

Известен способ автоматического управления процессом очистки дымовых газов, например от сернистого ангидрида известковым методом, путем регулирования подачи абсорбента в зависимости от весового расхода сернистого ангидрида с коррекцией по величине рН суспензии после абсорбера.

Однако в известном способе отсутствует стабилизация уровня в конусе абсорбера, а степень очистки при известковом методе не зависит от рН суспензии, вследствии чего нежелательно введение коррекции по величине рН.

Указанные недостатки препятствуют достижению максимальной степени очистки и полного использования абсорбента (известнякового молока).

Для увеличения степени очистки и более полного использования абсорбента предлагается дополнительно стабилизировать уровень абсорбента в конусе абсорбера в зависимости от количества газа,. поступающего на очистку, а при регулировании расхода абсорбента вводить коррекцию по его плотности.

На чертеже показана принципиальная. блоксхема для реализации предложенного способа.

В блоке 1 происходит перемножение давлений сжатого воздуха, пропорциональных количеству поступающего на очистку газа и концентрации сернистого ангидрида в нем. Давление на выходе этого блока пропорционально весовому содержанию сернистого ангидрида в очищаемом газе.

Выходной сигнал с блока 1 подается на

10 блок 2, представляющий собой пропорциональный регулятор. Сигнал от расходомера газа, поступающего на очистку, направляется также на регулятор 8, который регулирует уровень суспензин в конусе абсорбера, 1S Для поддержания степени очистки на заданном уровне предусмотрен корректирующий контур, состоящий из блоков измерения расхода плотности известнякового молока и функционального блока 4, сигнал на выходе кото20 рого пропорционален весовому расходу известняка. Этот сигнал подается в камеру задания регулятора 2, т. е. данный контур обеспечивает подачу известнякового молока (суспензии) в стехиометрической зависимости от

2 весового содержания сернистого ангидрида в очищаемом газе.

По предлагаемому способу степень очистки увеличивается с 70 — 75% до 85 —.90%, а коэффициент использования известняка — с 40—

30 45% до 70 — 75%.

Предмет изобретения

Способ автоматического управления процессом очистки дымовых газов, например от сернистого ангидрида известняковым методом, путем изменения расхода абсорбента в зависимости от весового содержания сернистого ангидрида в очищаемом газе, отличающийся тем, 333371

4 что; с целью увейвчеимя степени очистки и более йоаиогй асммьмиМння абсорбента, дополнительно стабилизируют уровень последнего в конусе абсорбара а аависимосщ от количества газа, поступающего на очистку, а при регулировании расхода абсорбента вводят коррекцию no его плотности.
