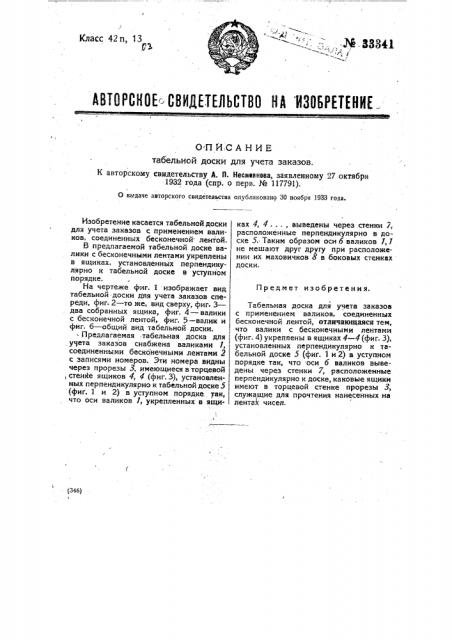

ОПИСАНИЕ табельной доски для учета заказов.

К авторскому свидетельству А. П. Несмеянова, заявленному 27 октября

-1932 года {спр. о перв. № 117791).

О выдаче авторского свидетельства опубликовано ЗО ноября 1933 года.

Предмет изобретения. (346)

Изобретение касается табельной доски для учета заказов с применением валиков, соединенных бесконечной лентой.

В предлагаемой табельной доске валики с бесконечными лентами укреплены в ящиках, установленных перпендикулярно к табельной доске в уступном порядке.

На чертеже фиг. 1 изображает вид табельной. доски фля учета заказов спереди, фиг. 2 — то же, вид сверху, фиг- 3— два собранных ящика, фиг. 4 — валики с бесконечной лентой, фиг. 5 †вал и фиг. б — общий вид табельной доски.

° Предлагаемая .табельная доска для учета заказов снабжена валиками 1, соединенными бесконечными лентами 2 с записями номеров. Эти номера видны через прорезы 3, имеющиеся в торцевой, стенке ящиков 4, 4 (фиг. 3), установленных перпендикулярно к табельной доске 5 (фиг. 1 и 2) в уступном порядке так, что оси валиков 1, укрепленных в ящиках 4, 4..., выведены через стенки 7, расположенные перпендикулярно в доске 5. Таким образом оси б валиков 1,1 не мешают друг другу при расположении их маховичков 8 в боковых стенках доски.

Табельная доска для учета заказов с применением валиков, соединенных бесконечной лентой, отличающаяся тем, что валики с бесконечными лентами (фиг. 4) укреппены в ящиках 4 — 4(фиг. 3), установленных перпендикулярно к табельной доске 5 (фиг. 1 и 2) в уступном порядке так, что .оси б валиков выведены через стенки 7, расположенные перпендикулярно к доске, каковые ящики имеют в торцевой стенке прорезы 3, служащие для прочтения нанесенных на лентах чисел.

Б авторскому свидетельству А. П. Несмеянова И 33341! (i

ФПГ 2

Эксперт Н. И. Уагешев
