Устройство для срезания листьев с кустов и т.п.

Устройство для срезания листьев с кустов и т.п.

Иллюстрации

Показать все

Реферат



Класс йЯ„33

4и 3 ,0.1,": 33358 4

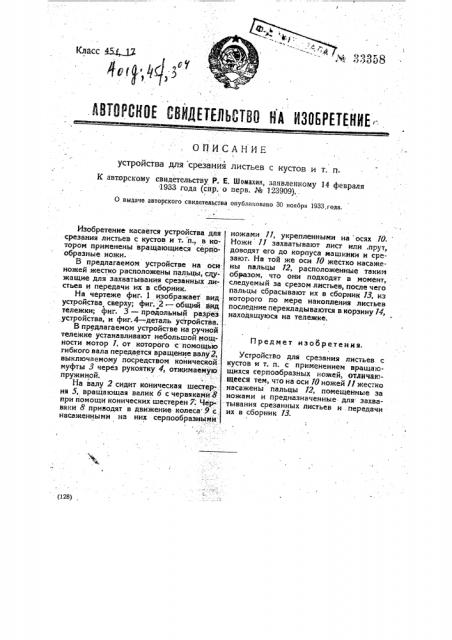

АВТОРСКОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕ1ЕНИЕОПИСАНИЕ устройства для срезания листьев с кустов и т. и

К авторскому свидетельству P. Е. Шомахия, заявленному 14 февраля

1933 года (спр. о перв. № 123909)..

0 выдаче авторского свидетельства овубликовано 30 ноября 1933.года.

Предмет изобретения

Изобретение касается устройства для срезания листьев с кустов и т. и., в котором применены вращающиеся серпоооразные ножи.

В предлагаемом устройстве на оси ножей жестко расположены пальцы, служащие для захватывания срезанных.листьев и передачи их в сборник.

На чертеже фиг. 1 изображает вид устройства сверху; фиг. 2 — общий .вид тележки; фиг. 3 — продольный разрез . устройства, и фиг.4 — деталь устройства.

В предлагаемом устройстве на ручной тележке устанавливают небольшой мо:ц- . ности мотор 1, от которого с помощью гибкого вала передается вращение валу 2, выключаемому посредством конической муфты 3 через рукоятку 4, отжимаемую пружин.ой.

На валу 2 сидит коническая шестерня 5, вращающая валик б с червяками8 при помощи конических шестерен 7; Чер.вяки 8 приводят в движение- колеса У с насаженными на них серпооб разны ми ножами 11, укрепленными на осях 10.

Ножи 11 захватывают лист или,прут, доводят его до корпуса машинки и срезают. На той же оси 10 жестко насажены пальцы 12, расположенные таким образом, что они подходят в момент, следуемый за срезом листьев, после чего пальцы сбрасывают их в сборник 13, из которого по мере накопления листьев последние перекладываются в корзину 14, находящуюся на тележке.

Устройство для срезания листьев с кустов и т. п. с применением вращающихся серпообразных ножей, отличающееся тем, что на оси 10 ножей 11 жестко насажены пальцы 12, помещенные за ножами и предназначенные- для захватывания срезанных листьев и . передачи их в сборник 13.

Б звтореыому свидетельству P..È. Шомахия № 33358 с л иг. 4

l

Эксперт, В. Ф. Андреев

Редактор И. Ф, Альтшулер

Леипромнечатьсрюз. Тип. „Печ. Труд". Зак. 69 — 15K
