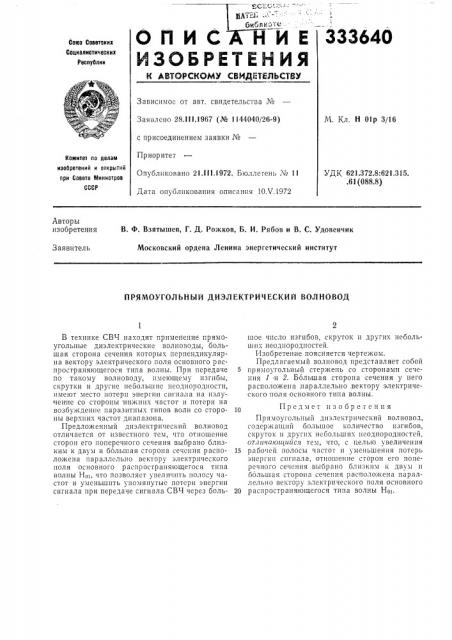

Реферат



Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 28.111.1967 (№ 1144040/26-9) с присоединением заявки №

Приоритет

Опубликовано 21 1II.1972. Бюллетень ¹ 11

Дата опубликования описания 10.V.1972

М. Кл. Н 01р 3/16

Комитет по деласт изобретений и открытий при Совете Министров

СССР

УДК 621.372.8:621.315..61 (088.8) Лвторы изобретения

В. Ф. Взятышев, Г. Д. Рожков, Б. И. Рябов и В. С. Удовенчик

Московский ордена Ленина энергетический институт

Заявитель

ПРЯМОУГОЛЬНЫЙ ДИЭЛЕКТРИЧЕСКИЙ ВОЛНОВОД

В технике СВЧ находят применение прямоугольные диэлектрические волноводы, большая сторона сечения которых перпендикулярна вектору электрического поля основного распространяющегося типа волны. При передаче по такому волноводу, имеющему изгиоы, скрутки и другие небольшие неоднородности, имеют место потери энергии сш нала на излучение со стороны нижних частот и потери на возбуждение паразитных типов волн со стороны верхних частот диапазона.

Предложенный диэлектрический волновод отличается от известного тем, что отношение сторон его поперечного сечения выбрано близким к двум и большая сторона сечения расположена параллельно вектору электрического поля основного распространяющегося типа волны Н0ь что позволяет увеличить полосу частот и уменьшить упомянутые потери энергии сигнала при передаче сигнала СВЧ через большое число изгибов, скруток и других небольших неоднородностей.

Изобретение поясняется чертежом.

Предлагаемый волновод представляет собой

5 прямоугольный стержень со сторонами сечения 1 и 2. Ббльшая сторона сечения у него расположена параллельно .вектору электрического поля основного типа волны.

Предмет изобретения

Прямоугольный диэлектрический волновод, содержащий большое количество изгибов, скруток и других небольших неоднородностей, отличиюитийся тем, что, с целью увеличения

15 рабочей полосы частот и уменьшения потерь энергии сигнала, отношение сторон его поперечного сечения выбрано близким к двум и оольшая сторона -ечения расположена параллельно вектору электрического поля основного

20 распространяющегося типа волны Ноь

333640

Составитель В. Крутиков

Техред Л. Богданова Корректор С. Сатагулова

Редактор P. Киселева

Типография, пр. Сапунова, 2

Заказ l276/l6 Изд. № 522 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретепий и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5
