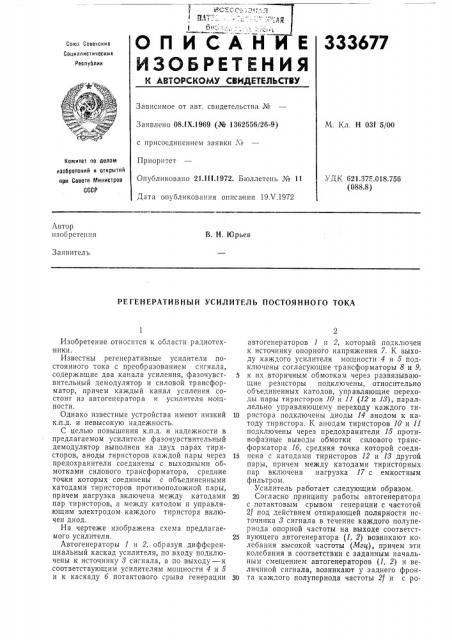

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

М АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

333677

Союз Советскик

Социалистическик

Республик

Зависимое от авт. свидетельства _#_

Заявлено 08ЛХ.1969 (№ 1362556/26-9) с присоединением заявки М

Приоритет

Опубликовано 21.ill.1972. Бюллетень Мо 11

Дата опубликования описания 19.V.1972

M. Кл, Н 03f 5/00

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.375.018,756 (088.8) Автор изобретения

В. H. 1Орьев

Заявитель

РЕГЕНЕРАТИВНЫЙ УСИЛИТЕЛЪ ПОСТОЯННОГО ТОКА

Изобретение относится к области радиотехники.

Известны регенеративные усилители постоянного тока с преобразованием сигнала, содержащие два канала усиления, фазочувствительный демодулятор и силовой трансформатор, причем каждый канал усиления состоит из автогенератора и усилителя мотцности.

Однако известные устройства имеют низкий 10 к,п.д. и невысокую надежность.

С целью повышения к.п.д. и надежности в предлагаемом усилителе фазочувствительный демодулятор выполнен на двух парах тиристоров, аноды тиристоров каждой пары через 15 предохранители соединены с выходными обмотками силового трансформатора, средние точки которых соединены с объединенными катодами тиристоров противоположной пары, причем нагрузка включена между катодами 20 пар тиристоров, а между катодом и управляющим электродом каждого тиристора включен диод.

На чертеже изображена схема предлагаемого усилителя. 25

Автогенераторы 1 и 2, образуя дифференциальный каскад усилителя, по входу подключены к источнику 8 сигнала, а по выходу — к соответствующим усилителям мощности 4 и 5 и к каскаду б потактового срыва генерации 30 автогенераторов 1 и 2, который подключен к источнику опорного напряжения 7. К выходу каждого усилителя мощности 4 и 5 подключены согласующие трансформаторы 8 и 9, к их вторичным обмоткам через развязывающие резисторы подключены, относительно объединенных катодов, управляющие переходы пары тиристоров 10 и 11 (12 и 18), параллельно управляющему переходу каждого тиристора подключены диоды 14 анодом к катоду тиристора, К анодам тиристоров 10 и 11 подключены через предохранители 15 противофазные выводы обмотки силового трансформатора 1б, средняя точка которой соединена с катодами тиристоров 12 и 18 другой пары, причем между катодами тиристорных пар включена нагрузка 17 с емкостным фильтром.

Усилитель работает следующим образом.

Согласно принципу работы автогенератора с потактовым срывом генерации с частотой

2f под действием отпирающей полярности источника 8 сигнала в течение каждого полупериода опорной частоты на выходе соответствующего автогенератора (1, 2) возникают колебания высокой частоты (Мгспс), причем эти колебания в соответствии с заданным начальным смещением автогенераторов (1, 2) и величиной сигнала, возникают у заднего фронта каждого полупериода частоты 2f и с ро333677

Предмет изобретения

Составитель А. Горбачев

Техред Л. Богданова Корректор Л. Царькова

Редактор Т. Морозова

Заказ 14О8/17 Изд. № 575 Тираж 448 -Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 етом входного сигнала распространяются к переднему фронту, т. е. постоянный входной сигнал преобразуется в последовательность импульсов частоты 2f, заполненных импульсами с частотой генерации, начинающихся с заднего фронта, чи|сло их пропорционально величине входного сигнала.

При управлении такими импульсами демодуляторов на тиристорах 10 — 18, за питы ваемых переменным напряжением, происходит преобразование их в усиленные по мощности импульсы, которые в нагрузке 17 преобразуются в среднее значение, так как соответствующий тиристор открыт только в течение присутствия колебаний автогенератора при отпирающей полярности питающего напряжения, а затем выключается запирающим напряжением литания.

Для предотвращения большого ухода нуля в нагрузке при повреждении типа «короткое замыкание анод — управляющий электрод» в тиристорах 10 — 18 введены диоды 14 и предохранители 15, цри этом повреждении в цепи тиристора уже проходит переменный ток величины, значительно большей рабочего тока, так как величина тока определяется только сопротивлениями емкости нагрузки 17, обмотки трансформатора 1б и предохранителя

l5 — предохранитель сгорает, разрывая поврежденную цепь.

Регенеративный усилитель постоянноготока

10 с преобразованием сигнала, содержащий два канала усиления, фазочувствительный демодулятор и силовой трансформатор, причем каждый канал усиления состоит из автогенератора и усилителя мощности, отличающийся

15 тем, что, с целью повышения к.п.д. и надежности усилителя, фазочувствительный демодулятор вылолнен на двух парах тиристоров, аноды тиристоров каждой пары через предохранители соединены с выходными обмотками

20 силового трансформатора, средние точки которых соединены с объединенными катодами тиристоров противоположной пары, причем нагрузка включена между катодами пар тиристоров, а между катодом и управляющим

25 электродом каждого тиристора включен диод.
