Реферат

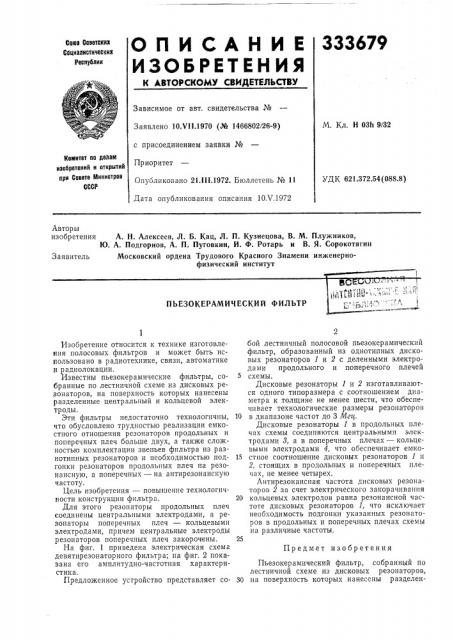

О П И С А Н И Е 333679

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Саюэ Оаветаиив

Сбциааиатическии

Республик

Зависимое от авт. свидетельства №

М. Кл. Н 03h 9/32

Заявлено 10Х11.1970 (№ 1466802/26-9) с присоединением заявки №

Приоритет

Опубликовано 21.111.1972. Бюллетень № 11

Дата опубликования описания 10.V.1972

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621 372 54(088 8) Авторы изобретения А. Н, Алексеев, Л. Б. Кац, Л. П. Кузнецова, В. М. Плужников, Ю. А. Подгорнов, A. П. Пуговкин, И. Ф. Ротарь и В. Я. Сорокотягин

Заявитель Московский ордена Трудового Красного Знамени инженернофизический институт

ПЬЕЗОКЕРАМИЧЕСКИЙ ФИЛЬТР

Предмет изобретения

Изобретение относится к технике изготовления полосовых фильтров и может быть использовано в радиотехнике, связи, автоматике и радиолокации, Известны пьезокерамические фильтры, собранные по лестничной схеме из дисковых резонаторов, на поверхность которых нанесены разделенные центральный и кольцевой электроды.

Эти фильтры недостаточно технологичны, что обусловлено трудностью реализации емкостного отношения резонаторов продольных и поперечных плеч больше двух, а также сложностью комплектации звеньев фильтра из разнотипных резонаторов и необходимостью подгонки резонаторов продольных плеч на резонансную, а поперечных — на антирезонансную частоту.

Цель изобретения — повышение технологичности конструкции фильтра.

Для этого резонаторы продольных плеч соединены центральными электродами, а резонаторы поперечных плеч — кольцевыми электродами, причем центральные электроды резонаторов поперечных плеч закорочены.

На фиг. 1 приведена электрическая схема девятирезонаторного фильтра; на фиг. 2 показана его амплитудно-частотная характеристика.

Предложенное устройство представляет собой лестничный полосовой пьезокерамический фильтр, образованный из однотипных дисковых резонаторов 1 и 2 с деленными электродами продольного и поперечного плечей

5 схемы.

Дисковые резонаторы 1 и 2 изготавливаются одного типоразмера с соотношением диаметра к толщине не менее шести, что обеспечивает технологические размеры резонаторов

10 в диапазоне частот до 3 Мг/1.

Дисковые резонаторы 1 в продольных плечах схемы соединяются центральными электродами 8, а в поперечных плечах — кольцевыми электродами 4, что обеспечивает емко15 стное соотношение дисковых резонаторов 1 и

2, стоящих в продольных и поперечных плечах, не менее четырех.

Антирезонансная частота дисковых резонаторов 2 за счет электрического закорачивания

20 кольцевых электродов равна резонансной частоте дисковых резонаторов 1, что исключает необходимость подгонки указанных резонаторов в продольных и поперечных плечах схемы на различные частоты.

Пьезокерамический фильтр, собранный по лестничной схеме из дисковых резонаторов, 30 на поверхность которых нанесены разделен333679 фиг. у!

550

155д

1БРО фц з йгц

Составитель Н. Степанов

Редактор Л. Мазуронок Техред Л. Богданова Корректор С. Сатагулова

Заказ 1348/6 Изд. № 574 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 5К-35, Раушскаи наб., д. 4/5

Типографии, пр. Сапунова, 2 ные центральный и кольцевой электроды, отличающийся тем, что, с целью повышения технологичности конструкции фильтра, резонаторы продольных плеч соединены центральнымп

f8

fb ж z

to электродами, а резонаторы поперечных плеч подсоединены кольцевыми электродами, причем центральные электроды резонаторов поперечных плеч закорочены.
