Патент ссср 333771

Патент ссср 333771

Иллюстрации

Показать все

Реферат

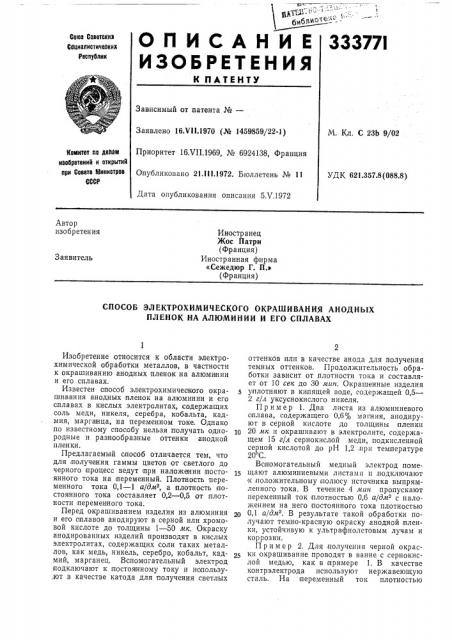

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

Союз Советоиия

Сопиапиотичеоких

Реопублии

Зависимый от патента №вЂ”

М. Кл. С 23Ь 9/02

Заявлено 16.VI1.1970 (№ 1459859/22-1)

Приоритет 16.VII.1969, № 6924138, Франция

Опубликовано 21.111.1972. Бюллетень № 11

Дата опубликования описания 5Л .1972

Комитет по делам иаобретений и открытий при Совете Министров

СССР

УДК 621.357.8(088.8) Автор изобретения

Иностранец

Жос Патри (Франция)

Иностранная фирма

«Сежедюр Г. П. (Франция) Заявитель

СПОСОБ ЭЛЕКТРОХИМИЧ ЕСКОГО ОКРАШИВАНИЯ АНОДНЫХ

ПЛЕНОК НА АЛЮМИНИИ И ЕГО СПЛАВАХ

Изобретение относится к области электрохимической обработки металлов, в частности к окрашиванию анодных пленок на алюмипии и его сплавах.

Известен способ электрохимического окрашивания анодных пленок на алюминии и его сплавах в кислых электролитах, содержащих соль меди, никеля, серебра, кобальта, кадмия, маргаыца, на переменном токе. Однако по известному способу нельзя получать однородные и разнообразные оттенки анодной пленки.

Предлагаемый способ отличается тем, что для получения гаммы цветов от светлого до черного процесс ведут при наложении постоянного тока на переменный. Плотность переменного тока 0,1 — 1 а/дм, а плотность постоянного тока составляет 0,2 — 0 5 от плотности переменного тока.

Перед окрашиванием изделия из алюминия и его сплавов анодируют в серной или хромовой кислоте до толщины 1 — 50 мк. Окраску анодированных изделий производят в кислых электролитах, содержащих соли таких металлов, как медь, никель, серебро, кобальт, кадмий, марганец, Вспомогательный электрод подключают к постояпному току и иопользу,,ют в качестве катода для получения светлых оттенков или в качестве анода для получения темных оттенков. Продолжительность обработки зависит от .плотности тока и составляет от 10 сек до 30 ман. Окрашенные изделия у плотняют в кипящей воде, содержащей 0,5—

2 г/л уксуснокислого никеля.

Пример 1. Два листа из алюминиевого сплава, содержащего 0,6 м а гния, анодир уют в серной кислоте до толщины пленки щ 20 мк и окрашивают в электролите, содержащем 15 г/л сернокислой меди, подкисленной серной кислотой до рН 1,2,при температуре

20 С.

Вспомогательный медный электрод помещают алюминиевыми листами и,подключают к положительному |полюсу источника выпрямленного тока. В течение 4 л ин пропускают переменный ток |плотностью 0,6 а/для с наложением на него постоянного тока плотностью

0,1 а/дм . В результате такой обработки получают темно-красную окраску анодной пленки, устойчивую к ультрафиолетовым лучам и коррозии, Пример 2, Для получения черной окраски окрашивание проводят в ванне с сернокислой медью, как в примере 1. В качестве контрэлектрода используют нержавеющую сталь. На переменный ток плотностью

333771

Предмет изобретения

Составитель Н. Старостина

Текред Л. Богданова

Корректор Е. Миронова

Редактор Н. Корненко

Заказ 1037/18 Изд. Кз 479 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

0,6 а/дм накладывают постоянный ток плотностью 0,3 а/дм . Анодом является вс помогательный электрод.

Пример 3. Для получения медно-,красной окраски светлого тона окрашивание .проводят в ванне с сернокислой медью, как в примере 1. В качестве контрэлектрода используют нержавеющую сталь. В течение 30 мин,пропускают переменный ток плотностью 0,6 а/дм, на который накладывают постоянный ток плотностью 0,3 а/дм, Анодом является вспомогательный электрод.

Пример 4. Для,получения светло-бронзового оттенка изделие из алюминиевого сплава после анодирования окрашивают в электролите, содержащем (в г/л): сернокислый никель 100 борную кислоту 25 сернокислый аммоний 30 при тем пературе 20 С и плотности переменного тока 0,4 а/дм, на который накладывают постоянный ток плотностью 0,1 а/дм . В качестве контроэлектрода используют никель.

Катодом является вспомогательный электрод.

Для,получения темно-бронзового оттенка

5 на переменный ток плотностью 0,4 а/дм накладывают постоянный ток плотностью

0,3 а/дм

С|пособ электрохимического окрашивания анодных пленок на алюминии и его .сплавах в электролите, содержащем соль меди, нике15 ля, серебра, кобальта, кадмия, марганца, на переменном токе, отличающийся тем, что, с целью получения гаммы цветов от светлого до черного, процесс ведут при плотности перемен ного тока 0,1 — 1 а/дм с наложением

20 постоянного тока,,плотность которого составляет 0,2 — 0,5 от плотности переменного тока,
