Реферат



Класс 491, АВТО

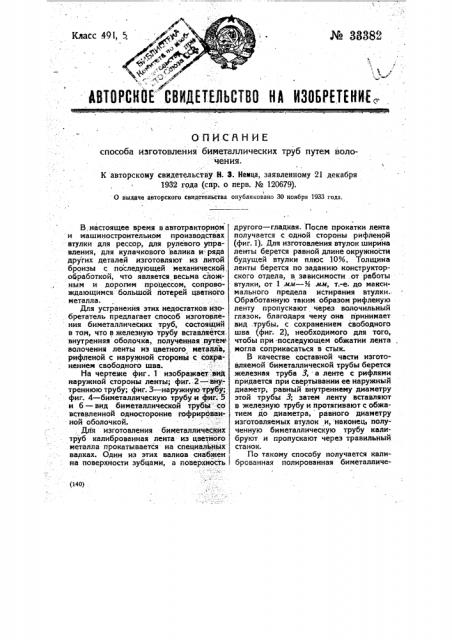

НА ИЗОБРЕТЕНИЕ

О ПИСЯН ИЕ способа изготовления биметаллических труб путем воло-чения.

К авторскому свидетельству Н. 3. Немца, заявленному 21 декабря

1932 года (спр. о перв. ¹ 120679).

0 выдаче авторского свидетельства опубликовано 30 ноября 1933 года. (140) В настоящее время в автотракторном и машиностроительном производствах втулки для рессор, для рулевого управления, для кулачкового валика и ряда других деталей изготовляют из литой бронзы с последующей механической обработкой, что является весьма сложным и дорогим процессом, сопровождающимся большой потерей цветного металла.

Для устранения этих недостатков изо. бретатель предлагает способ изготовления биметаллических труб, состоящий в том, что в железную трубу вставляется внутренняя оболочка, полученная путем волочения ленты из цветного металла, рифленой с наружной стороны с .сохранением свободного шва.

На чертеже фиг. 1 изображает. .вид наружной стороны ленты; фиг..2 — -вну; треннюю трубу; фиг. 3 — наружную трубу; фиг. 4 — биметаллическую трубуи фиг. 5 и б — вид биметаллической трубы - со вставленной односторонне го ррировайной оболочкой., Для изготовления биметаллических труб калиброванная лента из цветйого металла прокатывается на специальных валках. Один из этих валков снабжен на поверхности зубцами, а поверхность другого — гладкая. После прокатки лента получается с одной стороны рифленой (фиг. 1). Для изготовления втулок ширина ленты берется равной длине окружности будущей втулки плюс 10%, Толщина ленты берется по заданию конструкторского отдела, в зависимости .от работы втулки, от 1 мм — М мм, т.-e. до максимального предела истирания втулки..

Обработанную таким образом рифленую ленту пропускают через волочильный глазок, благодаря чему она принимает вид,трубы, с сохранением свободного шва (фиг. 2), необходимого для того, чтобы при -последующем обжатии лента . могла соприкасаться в стык.

В качестве составной части изготовляемой биметаллической трубы берется .железная труба 3, - а ленте с рифлями придается при свертывании ее наружный диаметр, равный внутреннему диаметру этой трубы 3; затем ленту вставляют в железную трубу и протягивают с обжатием до диаметра, равного диаметру изготовляемых втулок и,:наконец, полученную биметаллическую трубу калибруют и пропускают через травильный станок.

По такому способу получается калиброванная полированная биметалличе— .2 ская труба, которую в дальнейшем раз* резают на втулки необходимой длины (фиг. 4). . При таком устройстве. втулок лента . с нанесенными рифлями совершенйо не провертывается в железной трубе. Кроме того, во время обжатия внутренниа6 стенки железной или стальной трубы наплывают на отверстия и лента не может быть сдвинута.

1166 100161 аиввии

ЗВВЗЗОЮЮИЗ 6ИОВ14ВВ

ВВЮ ивви111100ааиивеав иииие100614116ювввцеаав

ЦВВЗЮ)11601ИЗЗОЮОЮИ616461

6404 11И611ИВИ616ИРИВ

ИВ11041И611101И401ИИИВВВ

НВВВВЮЗВВИЗЗЗЗЗВИ162164ИЗ

llнlИИЦИЗВИОИ111И11И

100001104141110ИЗВВЮВВ И

I ° И

f6!

Эксперт .М. И. Корчагин

Редактор Н, Ф. Альтшулер

Предмет изобретения

Способ изготовления биметаллических труб путем волочения вставленных одна в другую оболочек из цветного и черного металла, отличэшцийся тем, что внутреннЯя оболочка из цветного металла готовится путем волочения, с со- хранением свободного шва, из ленты, рифленой с наружной стороны.

Ф из-,и Фиг.з Йи 0-.4
