Реферат

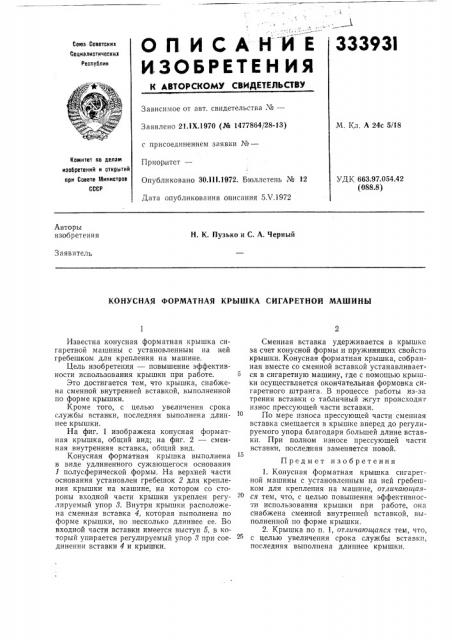

ОП ИСАНИЕ

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

33393I

Секта Советскик

Сопиалистическик республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 21.1Х.1970 (№ 1477864/28-13) с присоединением заявки ¹вЂ”

П р иор итет—

Опубликовано 30.111.1972. Бюллетень № 12

Дата опубликования описания 5Х.1972

М. Кл. А 24с 5/18

Комитет по делам изобретений и открытий при Совете Министров сеср

УДК 663.97.054.42 (088.8) Авторы изобретения

H. К. Пузько и С. А. Черный

Заявитель

КОНУСНАЯ ФОРМАТНАЯ КРЫШКА СИГАРЕТНОИ МАШИНЫ

Известна конусная форматная крышка сигаретной машины с установленным на ней гребешком для крепления на машине.

Цель изобретения — повышение эффективности использования крышки при работе.

Это достигается тем, что крышка, снабжена сменной внутренней вставкой, выполненной по форме крышки.

Кроме того, с целью увеличения срока службы вставки, последняя выполнена длиннее крышки.

На фиг. 1 изображена конусная форматная крышка, общий вид; на фиг. 2 — сменная внутренняя вставка, общий вид.

Конусная форматная крышка выполнена в виде удлиненного сужающегося основания

1 полусферической формы. На верхней части основания установлен гребешок 2 для крепления крышки на машине, на котором со стороны входной части крышки укреплен регулируемый упор 8. Внутри крьппки расположена сменная вставка 4, которая выполнена по форме крышки, но несколько длиннее ее. Во входной части вставки имеется выступ 5, в который упирается регулируемый упор 3 при соединении вставки 4 и крышки.

Сменная вставка удерживается в крышке за счет конусной формы и пружинящих свойств крышки. Конусная форматная крышка, собранная вместе со сменной вставкой устанавливается в сигаретную машину, где с помощью крышки осуществляется окончательная формовка сигаретного штранга. В процессе работы из-за трения вставки о табличный жгут происходиг износ прессующей части вставки.

По мере износа прессующей части сменная вставка смещается в крышке вперед до регулируемого упора благодаря большей длине вставки. При полном износе прессующей части вставки, последняя заменяется новой.

Предмет изобретения

1. Конусная форматная крышка сигаретной машины с установленным на ней гребешком для крепления на машине, отличающаяся тем, что, с целью повышения эффективности использования крышки при работе, она снабжена сменной внутренней вставкой, выполненной по форме крышки.

2. Крышка по п. 1, отличающаяся тем, что, с целью увеличения срока службы вставки, последняя выполнена длиннее крышки.
