1 оибпио, -, л, .. л

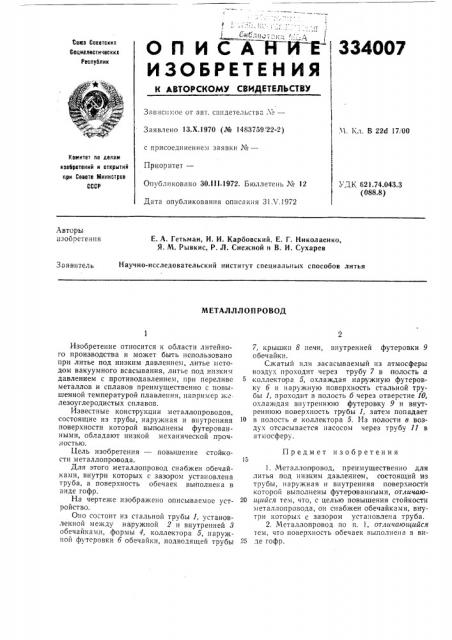

ОП ИСАНИР1
ИЗОбРЕТЕН ИЯ
toes Соеетских
334007
Сациалистическкк
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Завис oe от авт. свидетельства №вЂ”
Заявлено 1З.Х.1970 (№ 1483759 22-2) с присоединением заявки №вЂ”
Приоритет—
Опубликовано 30,II1.1972. Бюллетень ¹ 12
Дата опубликования описания 31 V.1972
М. Кл. В 22d 17 00
Комитет по делам кзабретеиий и открытий при Совете Министров
СССР ДК 621 74 043 3 ! (088.8) Авторы изобретения
Е. А. Гетьман, И, И. Карбовский, Е. Г. Николаенко, Я. М. Рывкис, P. JI. Снежной и В. И. Сухарев
М ЕТАЛЛЛОП РОВОД
Изооретение относится к области литейного произвол(ства и может быть использовано при литье под низким давлением, литье методом вакуумного всасывания, литье под низким давлением с противодавлением, нри переливе металлов и сплавов преимущественно с повышенной температурой плавления, например же лезоуглеродистых сплавов.
Известные конструкции металлопроводов, состоящие из трубы, наружная и внутренняя поверхности которой выполнены футерованными, обладают низкой механической прочностью.
Цель изобретения — повышение стойкости металлопровода.
Для этого металлопровод снабжен обечайками, внутри которых с зазором установлена труба, а поверхность обечаек выполнена в виде гофр.
На чертеже изображено описываемое устройство.
Оно состоит из стальной трубы 1, установленной между наружной 2 и внутренней 3 обечайками, формы 4, коллектора 5, наружной футеровки б обечайки, подводящей трубы
7, крышки 8 печи, внутренней футеровки 9 обечайкн.
Сжатый или засасываемый из атмосферы воздух проходит через трубу 7 в полость а
5 коллектора 5, охлаждая наружную футеровку б и наружную поверхность стальной трубы 1, проходит в полость б через отверстие 10, охлаждая внутреннюю футеровку 9 и внутреннюю поверхность трубы 1, затем попадает
10 в полость в коллектора 5. Из полости в воздуx обсасывается насосом через трубу 11 в атмосферу.
Предмет изобретения
1. Металлопровод, преимущественно для литья под низким давлением, состоящий из трубы, наружная и внутренняя поверхности которой выполнены футераванными, отличаю20 и1ийся тем, что, с целью повышения стойкости металлопровода, он снабжен обечайками, внутри которых с зазором установлена труба.
2. Металлопровод по и. 1, отличающийся тем, что поверхность обечаек выполнена в ви25 де гофр.
Заявитель Научно-исследовательский институт специальных способов литья
334О07
Составитель И. Корсун
Текред E. Борисоваз
Корректор б . Волкова
Редактор А.. Купрякова
Тип. Харьк. фил. нред, «Патент»
Заказ l68/80! Пзд. № 462 Тираж 448 Подййсное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, К-35, Раушская наб., д. 4/Ь
