Патент ссср 334041
Иллюстрации
Реферат

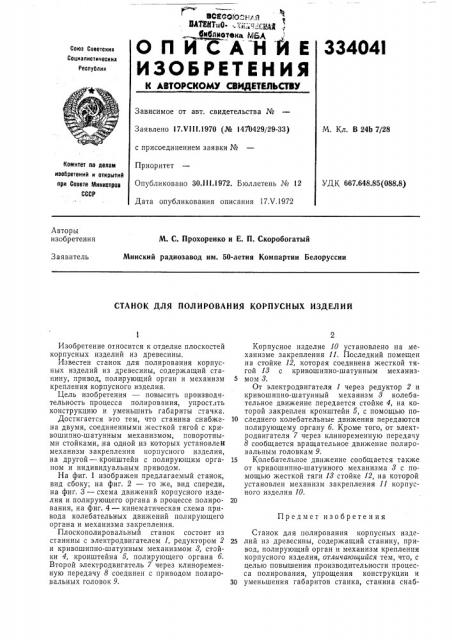

ВСЕООЮ р р,, 1
611бдкохека MBA
АН
E О П
ИЗОБРЕТЕНИЯ
334041
Союз Советскик
Социалистическик
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
Заявлено 17.VII I.1970 (№ 1470429/29-33) с присоединением заявки №
Приоритет
Опубликовано ЗО.III.1972. Бюллетень № 12
Дата опубликования описания 17.V.1972
М. Кл, В 24Ь 7/28
Комитет по делан иаобретениЧ и открытий при Совете Миииотров
СССР
УДК, 667.648.85(088.8) Авторы изобретения
М. С. Прохоренко н Е. П. Скоробогатый
Минский радиозавод нм. 50-летия Компартии Белоруссии
Заявитель
СТАНОК ДЛЯ ПОЛИРОВАНИЯ КОРПУСНЫХ ИЗДЕЛИЙ
Предмет изобретения
Изобретение относится к отделке плоскостей корпусных изделий из древесины.
Известен станок для полирования корпусных изделий из древесины, содержащий станину, привод, полирующий орган и механизм крепления корпусного изделия.
Цель изобретения — повысить производительность процесса полирования, упростить конструкцию и уменьшить габариты стачка, Достигается это тем, что станина снабжена двумя, соединенными жесткой тягой с кривошипно-шатунным механизмом, поворотными стойками, на одной из которых установлен механизм закрепления корпусного изделия, на другой — кронштейн с полирующим органом и индивидуальным приводом.
На фиг. 1 изображен предлагаемый станок, вид сбоку; на фиг. 2 — то же, вид спереди, на фиг. 3 — схема движений корпусного изделия и полирующего органа в процессе полирования, на фиг. 4 — кинематическая схема привода колебательных движений пол ирующего органа и механизма закрепления.
Плоскополировальный станок состоит из станины с электродвигателем 1, редуктором 2 и кривошипно-шатунным механизмом 8, стойки 4, кронштейна 5, полирующего органа б.
Второй электродвигатель 7 через клиноременную передачу 8 соединен с приводом полировальных головок 9.
Корпусное изделие 10 установлено на механизме закрепления 11. Последний помещен на стойке 12, которая соединена жесткой тягой 13 с кривошипно-шатунным механиз5 мом 8.
От электродвигателя 1 через редуктор 2 и кривошипно-шатунный механизм 3 колебательное движение передается стойке 4, на которой закреплен кронштейн 5, с помощью по10 следнего колебательные движения передаются полирующему органу б. Кроме того, от электродвигателя 7 через клиноременную передачу
8 сообщается вращательное движение полировальным головкам 9.
15 Колебательное движение сообщается также от кривошипно-шатунного механизма 8 с помощью жесткой тяги 18 стойке 12, на которой установлен механизм закрепления 11 корпусного изделия 10.
Станок для полирования корпусных изде25 лий из древесины, содержащий станину, привод, полирующий орган и механизм крепления корпусного изделия, отличающийся тем, что, с целью повышения производительности процесса полирования, упрощения конструкции и
30 уменьшения габаритов станка, станина снаб334041
Фиг. 1 жена двумя соединенными жесткой тягой с кривошипно-шатунным механизмом поворотными стойками, на одной из которых установлен механизм крепления корпусного изделия, на другой — кронштейн с полирующим органом и индивидуальным приводом.
334041
1
Фиг т
1/ 12
4uz Ф
