Реферат

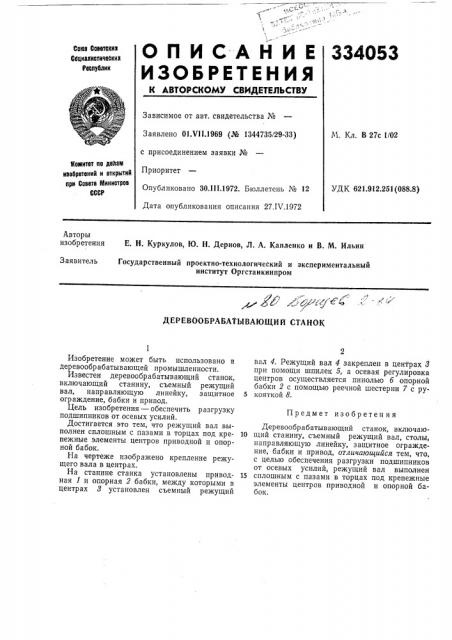

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Совотокии

Социалиотичеокии

Роопублии

Зависимое от авт. свидетельства №

Заявлено 01.Ч11,1969 (Xo 1344735/29-33) с присоединением заявки №

Приоритет

Опубликовано 30.111.1972. Бюллетень № 12

Дата опубликования описания 27.IV.1972

М. Кл. В 27с 1/02

Комитет по делам иаобрвтений и открытий при Совете Министров

СССР

УДК 621.912.251(088 8) Авторы изобретения

Е. Н. Куркулов, Ю. H. Дернов, Л. А. Капленко и В. М. Ильин

Заявитель

Государственный проектно-технологический и экспериментальный институт Оргстанкинпром

ДЕРЕВООБРАВАТЫВАЮЩИ Й СТАНОК

Предмет изобретения

Изобретение может быть использовано в деревообрабатывающей промышленности.

Известен деревообрабатывающий станок, включающий станину, съемный режущий вал, направляющую линейку, защитное ограждение, бабки и привод.

Цель изобретения — обеспечить разгрузку подшипников от осевых усилий.

Достигается это тем, что режущий вал выполнен сплошным с пазами в торцах под крепежные элементы центров приводной и опорной бабок.

На чертеже изображено крепление режущего вала в центрах.

На станине станка установлены приводная 1 и опорная 2 бабки, между которыми в центрах 8 установлен съемный режущий вал 4. Режущий вал 4 закреплен в центрах 8 при помощи шпилек 5, а осевая регулировка центров осуществляется пинолью б опорной бабки 2 с помощью реечной шестерни 7 с ру5 кояткой 8.

Деревообрабатывающий станок, включаю10 щий станину, съемный режущий вал, столы, направляющую линейку, защитное ограждение, бабки и привод, отличающийся тем, что, с целью обеспечения разгрузки подшипников от осевых усилий, режущий вал выполнен

15 сплошным с пазами в торцах под крепежные элементы центров приводной и опорной бабок.
