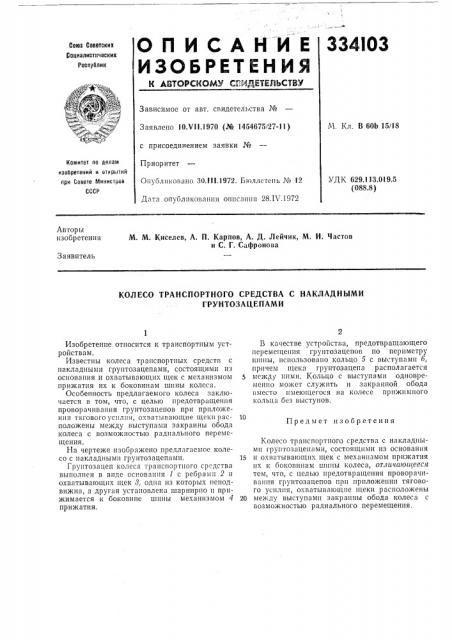

ОПИСАНИЕ 334l03

ИЗОБРЕТЕН ИЯ

Х АВТОРСИОМУ (:ГИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (-. -=т J) Зависимое от авт. свидетельства №

М. Кл. В 60b 15/18

Заявлено 10.И1.1970 (№ 1454675/27-11) с присоединением заявки №

Приоритет

Опубликовано 30.111.1972. Бюллетень № 12

Дата опубликования описания 28.11 .1972

Комитет па делам нзосретеннй н открытий при Совете Министров

СССР

УДК 629.113.019.5 (088.8) Авторы изобретения

М. М. Киселев, А. П. Карпов, А. Д. Лейчик, М. И. Частов и С. Г. Сафронова

Заявитель

КОЛЕСО ТРАНСПОРТНОГО СРЕДСТВА С НАКЛАДНЫМИ

ГРУНТОЗАЦЕПАМИ

Предмет изобретения

Изобретение относится к транспортным устройствамм.

Известны колеса транспортных средств с накладными грунтозацепами, состоящими из основания и охватывающих щек с механизмом прижатия их к боковинам шины колеса.

Особенность предлагаемого колеса заключается в том, что, с целью предотвращения проворачивания грунтозацепов при приложении тяговогоусплня, охватывающие щекирасположены между выступами закраины обода колеса с возможностью радиального перемещения.

На чертеже изображено предлагаемое колесо с накладными грунтозацепамп.

Грунтозацеп колеса транспортного средства выполнен в виде основания 1 с ребрами 2 и охватывающих щек т, одна из которых неподвижна, а другая установлена шарнирно и прижимается к боковине шины механизмом 4 прижатия.

В качестве устройсттш, предотвращающего перемещения грунтозацепов по периметру шины, использовано кольцо 5 с выступами 6, причем щека груптозацепа располагается между ппми. Кольцо с выступалти одновременно может служить и закраиной обода вместо имеющегося на колесе прижимного кольца без выступов.

Колесо транспортного средства с накладными грунтозацепами, состоящими из основания

15 и охватывающих щек с механизмом прижатия пх к боковинам пшны колеса, отлича/оитееся тем, что, с целью предотвращения проворачиваншя грунтозацепов прп приложении тягового усилия, охватывающие щеки расположены

20 между выступами закраины обода колеса с возможностью радиального перемещения.

334103

Составитель В. Борисов

Техред А. Камышникова Корректор С. Сатагулова

Редактор 3. Овчаренко

Типография, пр. Сапунова, 2

Заказ 1162/8 Изд. М 482 Тираж 448 Подписное

Ц11ИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5
