Реферат



334I10

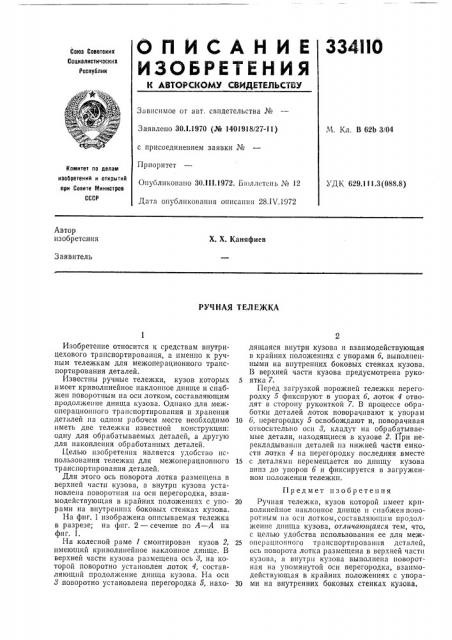

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 30.1.1970 (№ 1401918/27-11) с присоединением заявки №

Приоритет

Опубликовано 30.111.1972. Бюллетень № 12

Дата опубликования описания 28.IV.1972

М. Кл. В 62Ь 3/04

Комитет по делам изобретений и открытий при Совете Мииистров

СССР

УДК G29 1) 1 3(088 8) Автор изобретения

Х, Х, Каняфиев

Заявитель

РУЧНАЯ ТЕЛЕ)ККА

Изобретение относится к средствам внутрицехового транспортирования, а именно к ручным тележкам для межоперационного транспортирования деталей.

Известны ручные тележки, кузов которых имеет криволинейное наклонное днище и снабжен поворотным на оси лотком, составляющим продолжение днища кузова. Однако для межоперационного транспортирования и хранения деталей па одном рабочем месте необходимо иметь две тележки известной конструкции: одну для обрабатываемых деталей, а другую для накопления обработанных деталей.

Целью изобретения является удобство использования тележки для межоперационного транспортирования деталей, Для этого ось поворота лотка размещена в верхней части кузова, а внутри кузова установлена поворотная на оси перегородка, взаимодействующая в крайних положениях с упорами на внутрешшх боковых стенках кузова.

На фиг. 1 изображена описываемая тележка в разрезе; на фпг. 2 — сечение по А — А на фиг. 1.

На колесной раме 1 смонтирован кузов 2, имеющий криволинейное наклонное днище. В верхней части кузова размещена ось 8, на которой поворотно установлен лоток 4, составляющий продолжение днища кузова. На оси

8 поворотно установлена перегородка 5, находящаяся внутри кузова и взаимодействующая в крайних положениях с упорами б, выполненными на внутренних боковых стенках кузова.

В верхней части кузова предусмотрена руко5 ятка 7.

Перед загрузкой порожней тележки перегородку 5 фиксируют в упорах б, лоток 4 отводят в сторону рукояткой 7. В процессе обработки деталей лоток поворачивают к упорам

10 6, перегородку 5 освобождают и, поворачивая относительно оси,т, кладут на обрабатываемые детали, находящиеся в кузове 2. При перекладывашш деталей пз нижней части емкости лотка 4 на перегородку последняя вместе

15 с деталями перемещается по днищу кузова вниз до упоров б и фиксируется в загруженном положении тележки.

Предмет изобретения

20 Ручная тележка, кузов которой имеет криволинейное наклонное днище и снабжен поворотным на оси лотком, составляющим продолжение днища кузова, отлича/ои)аяся тем, что, с целью удобства использования ее для меж25 операционного транспортирования деталей, ось поворота лотка размещена в верхней части кузова, а внутри кузова выполнена поворотная на упомянутой оси перегородка, взаимодействующая в крайних положениях с упора30 ми на внутренних боковых стенках кузова, 334110

Риг. 3 иг, /
