Реферат



334 l39

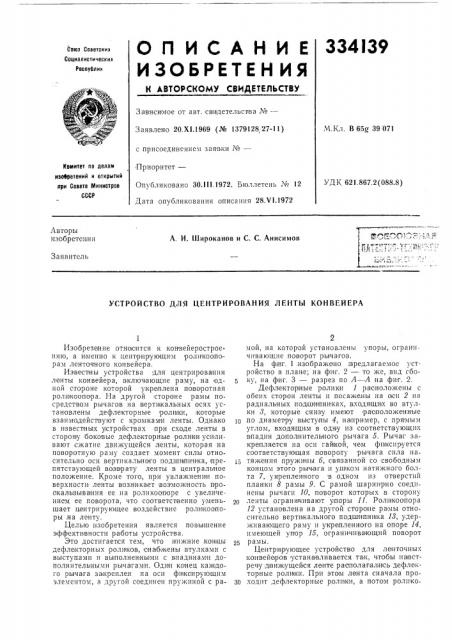

ОП ИСАНИ Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союэ Советски) Социалистическив

Респуелин

Зависимое от авт. свидетельст|ва №вЂ”

Заявлено 20.XI.1969 (№ 1379128 27-11) М.Кл. В 65О 39 071 с присоединением заявки №вЂ”

Приоритет—

Опубликовано 30.111.1972. Бюллетень № 12

Комитет по делам изооретеиий и открытий при Совете Министров

СССР

УДК 621.867.2(088.8) Дата опубликования описания 28.Н.1972

Авторы изобретения

A. И. 1Пироканов и С. С. Анисимов

Заявитель

УСТРОЙСТВО ДЛЯ ЦЕНТРИРОВАНИЯ ЛЕНТЫ КОНВЕЙЕРА

Изобретеаие относится к конвейерострое= нию, а именно к цент рирующиьм роликоопорам ленточного конвейера.

Известны устройства для центрирования ленты конвейера, включающие раму, на одной стороне которой укреплена IIQIBoipoTH251 роли коопора. На другой сторо|не рамы посредством рычагов на вертикальных осях уcтановлены дефлекторные ролишки, IKQ TopblB взаимодействуют с кромкаии ленты. Однако в и звестньех у стройствах при сходе ленты в сторону ooKoвые дефлекторные ролики у.силивают сжатие движущейся ленты, которая на поворотную раму создает момент силы относительно оси вертикального подшипника, препятствующей воз врату ленты в центральное положение, Кроме того, при увлажнении noBepxHocTHt ленты возникает возмо>кность проакальзывания ее на роликоопоре с увеличением ее .поворота, что соответственно уменьшает центрирук>щее воздействие роликоо поры,на ленту.

Целью изобретения является повышение эффективности работы устройства.

Это достигается тем, что нижние .конницы дефле кторных ролико|в, снабжены втулками с выступами и вьеполненныхти с впадинами дополнительными рычатами. Оди н конец каж дого рычага закреплен на оси фи ксирующим элементом, а другой соединен пружиной с ра мой, на которой установлены упоры, ограничивающие поворот рьвчагов.

Йа фиг. 1 изображено;предлагаемое устройство в плане; на фиг. 2 — то же, вид сооку, на фиг. 3 — разрез по А — А на фиг. 2.

Дефлекторяые ролики 1 расположены с обеих сторон ленты и посажены на оси 2 на радиальных подшипниках, входя щих во втулки 8, которые снизу имеют расположенные

1О по диаметру выступы 4, на прихтер, с прямым углом, входящим в одну из соответствующих впадин дополнительного рычага 5. Рычаг за крепляется на оси гай кой, чем фи ксируется соответствующая повороту рычага сила на

15 тяже|ния пружины б, связанной со свободным концом этого рычага и ушком натяжного болта 7, укрепленного в одном из отверстий планки 8 рамы 9. С рамой шарнирно соединены рычаги 10, поворот которых в сторону ленты ограничивают улоры 11. Роли коопора

12 установлена на другой сторо не рамы относительно верти ка7bHoI o под шипни ка 18, удерживающего раму и укрепленного на опоре 14, имеющей упор 15, ограничивающий поворот

25 рамьь

Центрирующее устройство для ленточных конвейеров устанавливается так, чтобы на|встречу:д виж ущейся ленте рааполагались дефлекторные ролишки. При этом лента сначала проЗр ходит дефлекторные ролишки, а потом ролико334139

I 1 Р с J, >l c г II 3 0 6;Р е T H II H 51

Фиг Р

А -Л

Фиг .5

Уаг 1

Составитель Ю, Сафонова

Техред 3. Тараненко Корректор Л, Царькова

Редактор 3. Овчаренко

Заказ 2052 Изд. № 448 Тираж 448 ПодпHcIгос

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Рау1нская наб., Л. 4)5

Загорская типография опору. Г1ру>ки>1ы имеют прсдваритсльнос натяжение, нри котором сходящая на сторону лента через дефлекторный ролик 1 и связанную с ним пру>инну б,передает усилие на планоку 8, соответ1сpBBHlHo поворачивая раму 9 н рол>1,коопору 12, почти не растягивая саму пружину. Когда рама 9 доходит до упора 15, то противодействие дальнейшему сме щению ленты на сторону оказывает подпружиненный дефлекторный ролик вместе с центрирующей роликоопорой.

Пружина регулируется натяжением (осуществляемым поворотом рычага 5) и, поджатием натяжного болта 7, изменением плеча силы действия пружины, ооуществляемысн изменением расположения рычага пружины от носительно линии, проходящей через ме1сто крепления пр у>кины к планке 8 и ось дефлекторного ро "IIIIKB 1, а также изменением положения крепления пружины на планке 8.

Устройство для центрирования ленты конвейера, включающее раму с укрепленной на одной ее стороне по воротной роликоопорой и с установленными на вертикальных осях дефлекторны5ми роликами, у1крепленными посредством рычагов на дру гой стороне рамы и взаимодействующи ми с кромками леиты, от1р личающееся тем, что, с целью повышения эффективнооти работы устройства, ни>кние концы осей дефлекторных роликов снабжены втулками с вьгступами и вьвполненными с впадинами до полнительныспи рычагами, один ко10 нец каждого из которых за>сре1плен на осн фиксирующим элемBHToм, а другой соединен пружиной с рамой, на которой установлены упоры, ограничивающие поворот рычагов.
