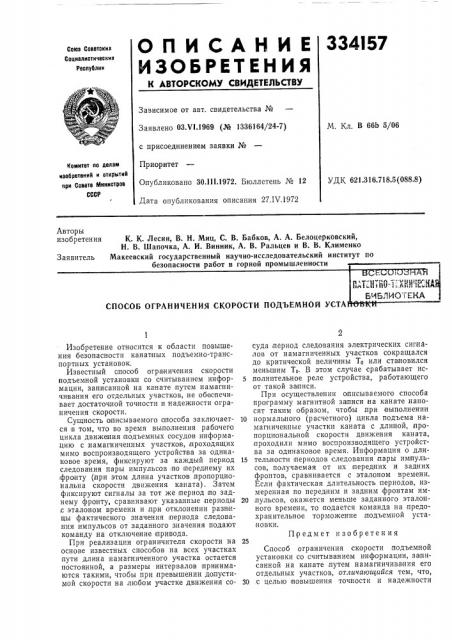

О П И С А Н И Е 334)57
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Соаа Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено ОЗ.VI.1969 (№ 1336164/24-7) с присоединением заявки №
Приоритет
Опубликовано 30.111.1972. Бюллетень № 12
Дата опубликования описания 27.IV,1972
М. Кл. В 66Ь 5/06
Комитет ло делам иаобретвиий и открытий ори Совете Министров
СССР
УДК 621 316 718 5(088 8) Авторы изобретения
К. К. Лесин, В. H. Миц, С. В. Бабков, А. А. Белоцерковский, Н. В. Шапочка, А. И. Винник, А. В. Ральцев и В. В. Клименко
Макеевский государственный научно-исследовательский институт по безопасности работ в горной промышленности
Заявитель
СПОСОБ ОГРАНИЧЕНИЯ СКОРОСТИ ПОДЪЕМНОЙ УСТА
Изобретение относится к области повышения безопасности канатных подъемно-транспортных установок.
Известный способ ограничения скорости подъемной установки со считыванием информации, записанной на канате путем намагничивания его отдельных участков, не обеспечивает достаточной точности и надежности ограничения скорости.
Сущность описываемого способа заключается в том, что во время выполнения рабочего цикла движения подъемных сосудов информа,цию с намагниченных участко|в, проходящих мимо воспроизводящего устройства за одинаковое время, фиксируют за каждый период следования пары импульсов по переднему их фронту (при этом длина участков .пропорциональна скорости движения каната). Затем фиксируют сигналы за тот же период по заднему фронту, сравнивают указанные периоды ,с эталоном времени и,при отклонении разн ицы фактического значения периода следования импульсов от заданного значения подают команду на отключение привода.
При реализации ограничителя скорости на основе известных способов на всех участках пути длина намагниченного участка остается постоянной, а размеры интервалов принимаются такими, чтобы при превышении допустимой скорости на любом участке движения сосуда период следования электрических сигналов от намагниченных участков сокращался до критической величины Тс или становился меньшим Тс. В этом случае срабатывает исполнительное реле устройства, работающего от такой записи.
При осуществлении о писываемого способа программу магнитной залиси на канате наносят таким образом, чтобы при выполнении
10 нормального (расчетного),цикла подъема намагниченные участки каната с длиной, пропорциональной скорости движения каната, проходили мимо воспроизводящего устройства за одинаковое время. Информация о дли15 тельности |периодов следования пары им пульсов, получаемая от их передних и задних фронтов, сравнивается с эталоном времени, Если фактическая длительность периодов, измеренная по передним и задним фронтам им20,пульсов, окажется меньше заданного эталонного времени, то подается команда на предохранительное торможение;подъемной установки.
Предмет изобретения
Способ ограничения скорости подъемной установки со считыванием информации, за писанной на канате, путем намагничивания его отдельных участков, отличающийся тем, что, 30 с целью повышения точности и надежности
334157
Составитель Л. Ферштман
Техред 3. Тараненко
Редактор Т. Загребельная
Корректор С. Сатагулова
Заказ 1047/5 Изд. № 519 Тираж 448 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Минисгров СССР
Москва, РК-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 ограничения скорости, во время выполнения рабочего цикла движения подъемных сосудов информацию с намагниченных участков длиной, пропорциональной скорости движения каната, проходящих мимо воспроизводящего устройства за одинаковое время, фиксируют за каждый, период следования пары импульсов по переднему их фронту, фиксируют сигналы за тот же период по заднему фронту, сравнивают указанкые периоды с эталоном времени и при отклонении разницы фактического значения периода следования импульсов от заданного значения подают команду на отключение привода.
