Способ регенерации аммиаксодержащих солевых

Способ регенерации аммиаксодержащих солевых

Иллюстрации

Показать все

Реферат

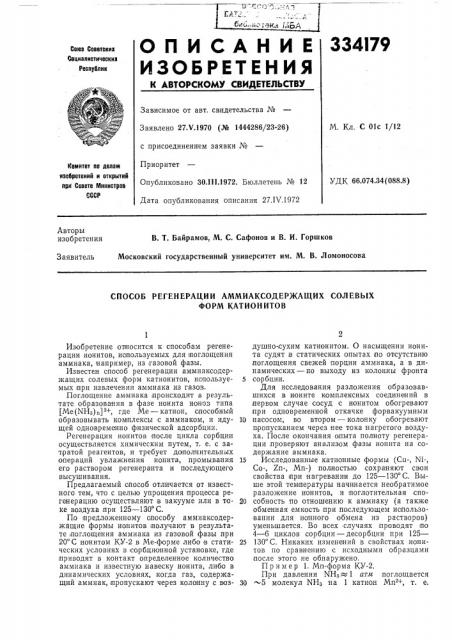

334I79

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 27Х.1970 (№ 1444286/23-26) с присоединением заявки №

Приоритет

Опубликовано 30.111.1972. Бюллетень № 12

Дата опубликования описания 27.IV.1972

M. Кл. С 01с 1/12 комитет по делом изобретеиий и открытий кри Совете Мииистров

СССР

УДК 66.074 34(088 8) Авторы изобретения

В. Т. Байрамов, М. С. Сафонов и В. И. Горшков

Московский государственный университет им. М. В. Ломоносова

Заявитель

СПОСОБ РЕГЕНЕРАЦИИ АММИАКСОДЕРЖАЩИХ СОЛЕВЫХ

ФОРМ КАТИОН ИТОВ

Изобретение относится к способам регенерации ионитов, используемых для поглощения аммиака, например, из газовой фазы.

Известен способ регенерации аммиаксодержащих соленых форм катионитов, используемых при извлечении аммиака из газов.

Поглощение аммиака происходит в результате образования в фазе ионита ионов типа (Ме (NH3) „) +, где Ме — катион, способный образовывать ком плексы с аммиаком, и идущей одновременно физической адсорбции.

Регенерация ионитов после цикла сорбции осуществляется химическим путем, т. е. с затратой реагентов, и требует olIloJIíèòåëüíûõ

Операций увлажнения ионита, промывания его раствором регенеранта и последующего высушивания.

Предлагаемый способ отличается от известного тем, что с целью упрощения процесса регенерацию осуществляют в вакууме или в токе воздуха:при 125 — 130 С.

По предложенному способу аммиаксодержащие формы HQHHTOB получают в результате поглощения аммиака из газовой фазы .при

20 С ионитом КУ-2 в Ме-форме либо в статических условиях в сорбционной установке, где приводят в контакт определенное количество аммиака и известную навеску ионита, либо в динамических условиях, когда газ, содержащий аммиак, пропускают через колонну с воздушно-,сухим катионитом. О насыщении ионита судят .в статических о пытах по отсутствию поглощения свежей порции аммиака, а в динамических — по выходу из колонны фронта

5 сор бции.

Для исследования разложения образовавшихся в ионите комплексных соединений в первом случае сосуд с ионитом обогревают при одновременной откачке форвакуумным

10 насосом, во втором — колонку обогревают пропусканием через нее тока нагретого воздуха. После окончания опыта полноту регенерации проверяют анализом фазы ионита на содержание аммиака.

15 Исследованные катионные формы (Cu- NiCo-, Zn-, Мп-) полностью сохраняют свои свойства при нагревании до 125 — 130 С. Выше этой температуры начинается необратимое разложение ионитов, и поглотительная опо20 собность по отношению к аммиаку (а также обменная емкость при последующем использовании для ионного обмена из растворов) уменьшается. Во всех случаях, проводят,по

4 — 6 циклов .сорбции — десорбции при 125—

25 130 С. Никаких изменений в свойствах ионитов по сравнению с исходными образцами после этого не обнаружено, П р имер 1. Мп-форма КУ-2.

При давлении NH3 — 1 атм .поглощается

30 5 молекул ИНз на 1 катион Мп +, т. е, 334I79

Составитель Н. Савенкова

Техред 3. Тараненко Корректор Т. Бабакина

Редактор О. Юркова

Заказ 104?P Изд. № 519 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

12 ммоль NH3 на 1 г ионита. Аммиакат полностью разлагается с образованием исходной

Мп-,ôîðìû при нагревании,в вакууме |при

125 — 130 С в течение 8 час. Во всех циклах количество сорбируемого аммиака одинаково.

Пример 2. Си- и Ni-.ôîðìû КУ2. При давлении NH3 1 атм поглощается 5 молекул NH3 на 1 катион Ме +. При нагревании до 125 — 130 С аммиакаты разлагаются не полностью. При равновесии остается 2 молекулы NH3 на 1 катион Мез+. Во всех циклах сорбции — десорбции, начиная со второго, сорбируются (и десорбируются) 3 молекулы

ХНз на 1 ион Ме +.

Таким образом, при многократном иопользовани этих форм при термической регенерации сорбционная способность составляет 3 молекулы NH3 (ион Ме или 7 ммол/г.

Пример 3. Zn- и Со формы КУ-2.

При давлении NH3-1 атм Со-форма ноглощает 5 молекул NH3 на ион Ме, Zn-форма—

4 молекулы NH3 на ион Ме +. При нагревании

s до 125 — 130 С аммиакаты разлагаются не полностью, Остается 1 молекула NH3 на ион Со + и 0,5 молекулы ИНз на ион Zn+.

При многократном использовании сорбционная 1опособность составляет 4 молекулы

10 NH3 на ион Co + и 3,5 молекулы NH3 на ион Zn +.

Предмет изобретения

Способ регенерации аммиаксодержащих со15 левых форм катионитов, используемых при из.влечении аммиака из газов, отличающийся тем, что, с целью упрощения процесса, регенерацию осуществляют в вакууме или в токе воздуха при 125 — 130 С.
