Патент ссср 334229

Патент ссср 334229

Иллюстрации

Показать все

Реферат

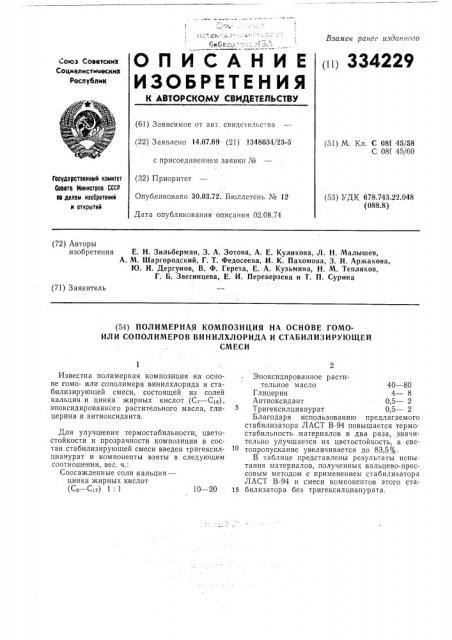

(ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Взамен ранее изданного (и) 334229

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 14.07.69 (21) 1348634/23-5 (51) М. Кл. С 081 45/58

С 081 45/бО с присоединением заявки № (32) Приоритет

Опубликовано 30.03.72. Бюллетень № 12

Дата опубликования описания 02.08.74

Государственный комитет

Совета Министров СССР во делам изобретений и открытий (53) УДК 678.743.22.048 (088.8) (72) Авторы изобретения Е. Н. Зильберман, 3. А. Зотова, А. Е. Куликова, Л. Н. Малышев, А. М. Шаргородский, Г. Т, федосеева, И. К. Пахомова, 3. И. Аржакова, Ю. И. Дергунов, В. Ф. Герета, Е. А. Кузьмина, Н. М. Тепляков, Г. Б. Звегинцева, Е. И. Переверзева и T. П. Сурина (71) Заявитель (54) ПОЛИМЕРНАЯ КОМПОЗИЦИЯ НА ОСНОВЕ ГОМОИЛИ СОПОЛИМЕРОВ ВИНИЛХЛОРИДА И СТАБИЛИЗИРУЮЩЕЙ

СМЕСИ

Известна полимерная композиция на основе гомо- или сополимера винилхлорида и стабилизирующей смеси, состоящей из солей кальция и цинка жирных кислот (С7 — С18), эпоксидированного растительного масла, глицерина и антиоксиданта.

Для улучшения термостабильности, цветостойкости и прозрачности композиции в состав стабилизирующей смеси введен тригексилцианурат и компоненты взяты в следующем соотношении, вес. ч.:

Соосажденные соли:кальция— цинка жирных кислот (С,— С„) 1: 1 10 — 20

Эпоксидированное растительное масло 40 — 80

Глицерин 4 — 8

Антиоксидант 0,5 — 2

Тригексилцианурат 0,5 — 2

Благодаря использованию предлагаемого стабилизатора ЛАСТ В-94 повышается термостабильность материалов в два раза, значительно улучшается их цветостойкость, а светопропускание увеличивается до 83,5%.

В таблице представлены результаты испытания материалов, полученных вальцево-прессовым методом с применением стабилизатора

ЛАСТ В-94 и смеси компонентов этого ста15 билизатора без тригексилцианурата, 334229

Цветостойкость композиции, 175 С/мин

Термостабильность

КОМПОЗИЦИЙ

ПО „КОНГОрот", 175

С/мин

Соотношение компонентов композиций, вес. ч.

PJo

Состав композиций заметное изменение начального цвета композицийй почернение пленки

Поливинилхлорид

Диоктилфталат

Стеарат кальция

Стеарат цинка

Эпоксидированное соевое масло а-Фенилиндол

Глицерин

0,5

2

0,1

0,5

20 — 25

120

50

1

10

10 — 20

40 — 80

4 — 8

0,5 — 2

0,5 — 2

Составитель И. Фадеева

Техред Е, Борисова

Корректоры: В. Петрова и А. Николаева

Редактор П. Горькова

Заказ 2145/18 Изд. ¹ 1508 Тираж 565 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Поливинилхлорид

Диоктилфталат ЛАСТ В-94

Соосажденный стеарат кальция— цинка 1:1

Эпоксидированное соевое масло

Глнцерин -Фенилиндол

Тригексилцианурат

Режим переработки композиций

Смещение

Температура, С

Продолжительность, мин

Вальцевание

Температура, С

Продолжительность, мин

Зазор между валками, мм

Прессование

Температура, С 165

Продолжительность без давления, мин 7 под давлением 140 кг/см, мин 5

Предмет изобретения

Полимерная композиция на основе гомоили сополимеров винилхлорида и стабилизирующей смеси, состоящей из солей кальция и цинка жирных кислот (C7 — C»), эпоксидированного растительного масла, глицерина и антиоксиданта, отличающаяся тем, что, с целью улучшения термостабильности, цветостойкости и прозрачности композиции, в состав стабилизирующей смеси введен тригексилцианурат, и компоненты взяты в следующем соотношении, вес. ч.:

Соли кальция — цинка жирных кислот (Ст — С|а) 1: 1

Эпоксидированное растительное масло

Глицерин

Антиоксидант

Тригексилцианурат
