Способ электрохимического осаждения сплава

Способ электрохимического осаждения сплава

Иллюстрации

Показать все

Реферат

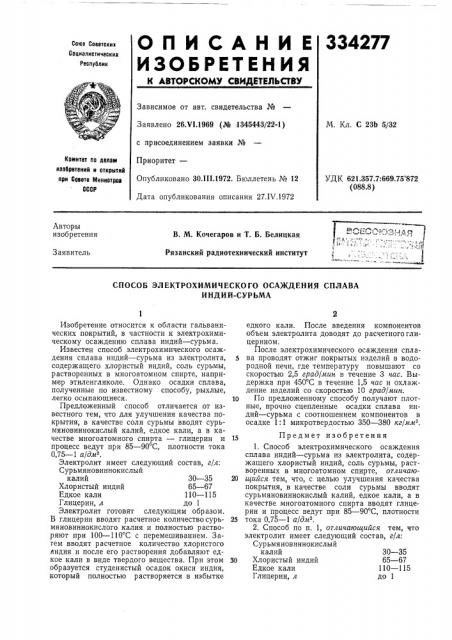

334277

ОГ1ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 26.VI.1969 (№,1345443/22-1) с присоединением заявки №

Приоритет—

Опубликовано 30.Ш.1972. Бюллетень № 12

Дата опубликования описания 27.IV.1972

М. Кл, С 23Ь 5/32

Комитет ло делам изобретений и открытий лри Совете Миииртров

СССР

УДК 621.357.7:669.75 872 (088.8) Авторы изобретения

В. М. Кочегаров и Т. Б. Белицкая

Рязанский радиотехнический институт

Заявитель

СПОСОБ ЭЛЕКТРОХИМИЧЕСКОГО ОСАЖДЕНИЯ СПЛАВА

ИНДИЙ-СУРЬМА

30 — 35

65 — 67

110 †1 до 1

Изобретение относится к области гальванических покрытий, в частности к электрохимическому осаждению сплава индий — сурьма.

Известен способ электрохимического осаждения сплава индий — сурьма из электролита, содержащего хлористый индий, соль сурьмы, растворенных в многоатомном спирте, например этиленгликоле. Однако осадки сплава, полученные по известному способу, рыхлые, легко осыпающиеся.

Предложенный способ отличается от известного тем, что для улучшения качества покрытия, в качестве соли сурьмы вводят сурьмяновиннокислый калий, едкое кали, а в качестве многоатомного спирта — глицерин и процесс ведут при 85 — 90 С, плотности тока

0,75 — 1 а/дм .

Электролит имеет следующий состав, г/л:

Сурьмяновиннокислый калий 30 — 35

Хлористый индий 65 — 67

Едкое кали 110 †1

Глицерин, л до 1

Электролит готовят следующим образом.

В глицерин вводят расчетное количество сурьмяновиннокислого калия и полностью растворяют при 100 — 110 С с перемешиванием. ЗагеМ вводят расчетное количество хлористого лидия и после его растворения добавляют едкое кали в виде твердого вещества. При этом образуется студенистый осадок окиси индия, который полностью растворяется в избытке едкого кали. После введения компонентов объем электролита доводят до расчетного глицерином.

После электрохимического осаждения сплава проводят отжиг покрытых изделий в водородной печи, где температуру повышают со скоростью 2,5 град/мин в течение 3 час. Выдержка при 450 С в течение 1,5 час и охлаждение изделий со скоростью 10 град/мин.

)0 По предложенному способу получают плотные, прочно сцепленные осадки сплава индий — сурьма с соотношением компонентов в осадке 1:1 микротвердостью 350 — 380 кг/мм .

15 Предмет изобретения

1. Способ электрохимического осаждения сплава индий — сурьма из электролита, содержащего хлористый индий, соль сурьмы, растворенных в многоатомном спирте, отличаю20 щийся тем, что, с целью улучшения качества покрытия, в качестве соли сурьмы вводят сурьмяновиннокислый калий, едкое кали, а в качестве многоатомного спирта вводят глицерин и процесс ведут при 85 — 90 С, плотности

25 тока 0,75 — 1 а/дм, 2. Способ по п. 1, отличающийся тем, что электролит имеет следующий состав, г/л:

Сурьмяновиннокислый калий

30 Хлористый индий

Едкое кали

Глицерин л
