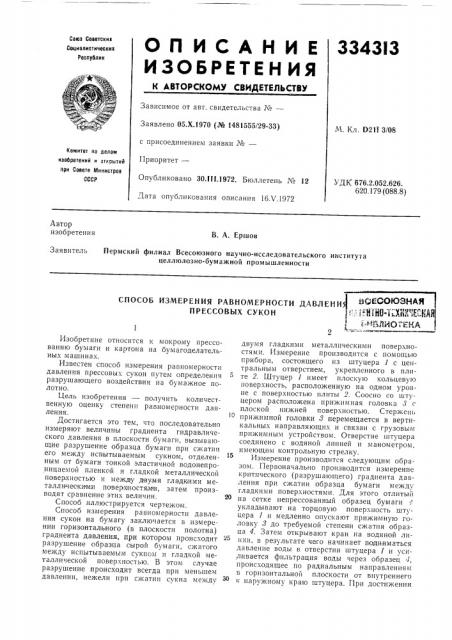

ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства ¹â€”
Заявлено 05.Х.1970 (№ 1481555/29-33) с присоединением заявки №вЂ”
Приоритет—
Опубликовано 30.111.1972. Бюллетень № 12
Дата опубликования описания 16. т/.1972
М. Кл. 02Л 3/08
Комитет ло делам изооретений и вткрытий лри Совете Министров
СССР
УД К 676.2.052.626.
620.179 (088.8) Автор изобретения
В. А. Ершов
Пермский филиал Всесоюзного научно-исследовательского института целлюлозно-бумажной промышленности
Заявитель
СПОСОБ ИЗМЕРЕНИЯ РАВНОМЕРНОСТИ ДАВЛЕНИ
ПРЕССОВЫХ СУКОН
Изобретние относится к мокрому прессованию бумаги и картона на бумагоделательных машинах.
Известен способ измерения равномерности давления прессовых сукон путем определения разрушающего воздействия на бумажное полотно.
Цель изобретения — получить количественную оценку степени равномерности давления.
Достигается это тем, что последовательно измеряют величины градиента гидравлического давления в плоскости бу.маги, вызывающие разрушение образца бумаги при сжатии его между испытываемым сукном, отделенным от бумаги тонкой эластичной водонепроницаемой пленкой и гладкой металлической поверхностью и между двумя гладкими металлическими по верхтностями, затем производят сравнение этих величин.
Способ иллюстрируется чертежом.
Спосоо измерения равномерности давления сукон на бумагу заключается в измере. нии горизонтального (в плоскости полотна) градиента давления, при котором происходит разрушение образца сырой бумаги, сжатого между испытываемым сукном и гладкой металлической поверхностью. В этом случае разрушение происходит всегда при меньшем давлении, нежели при сжатии сукна между двумя гладкими металлическими поверхностями. Измерение производится с помощью прибора, состоящего нз штуцера 1 с цептральным отверстием, укрепленного в плите 2. Штуцер 1 имеет плоскую кольцевую поверхность, расположенную на одном уровне с поверхностью плиты 2. Соосно со штуцером расположена прижимная головка т с плоской нижней поверхностью. Стержень 0 прижимной головки 8 перемещается в вертикальных направляющих и связан с грузовым прижимным устройством. Отверстие штуцера соединено с водяной линией и манометром, имеющим контрольную стрелку.
Измерение производится следующим образом. Первоначально производится измерение критического (разрушающего) градиента давления при сжатии образца бумаги между гладкими поверхностями. Для этого отлитый на сетке непрессованный образец бумаги укладывают на торцовую поверхность штуцера (и медленно опускают прижимную головку т до требуемой степени сжатия образца 4. Затем открывают кран на водяной линии, в результате чего начинает подниматься давление воды в отверстии штуцера 1 и усиливается фильтрация воды через образец происходящее по радиальным направлениям в горизонтальной плоскости от внутреннего к наружному краю штуцера. При достижении
334313
Составитель Н, Цветкова
Техред Т. Ускова Корректор Т. Миронова
Редактор С. Ежкова
Заказ 173(796 Изд № 458 Тираж 448 Подписное
11НИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская наб., д. 4/5
Тпп. Харьк. фнл. пред. «Патент». определенной величины давления (градиеп га давления), зависящей от вида массы и степени сжатия происходит разрушение образца ll падение давления в штуцере. Максимальное давление в момент разрушения фиксируется контрольной стрелкой манометра.
После этого производится испытание с прокладкой из сукна. На торцовую повер. .ность штуцера 1 после укладки образца. 4 бумаги из этой же отливки, на него помещается тонкая резиновая пленка 5 и смоченный образец сукна б, на который опускается прижимная головка 8 при таком же давлени; груза на прижимном устройстве, которое задавалось при первом испытании.
Дальнейший порядок испытаний такой же.
После измерения разрушающего значения давления с прокладкой вычисляют в процентах его отношение к давлению без прокладки. Чезг больше это отношение, тем больше равномерность давления сукна на образец и степень приработки сукна.
5 П редм ет изобретения
Способ измерения равномерности давления прессовых сукон путем определения разрушающего воздействия на бумажное полотно, от,гичагогиийся тем, что, с целью получе10 ния количественной оценки степени равномерности давления, последовательно измеряют величины градиента гидравлического давления в плоскости бумаги, вызывающие, àçðóøåíèå образца бумаги при сжатии его
15 между испытываемым сукном, отделенным
"T бумаги тонкой эластичной водонепроницаемой пленкой, и гладкой поверхностью и между двумя гладкими поверхностями, затем г.роизводят сравнение этих величин.
