Реферат

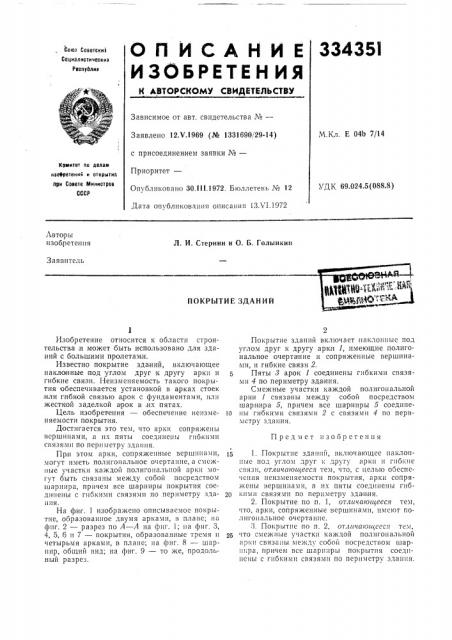

О П И С А Н И Е 33435у

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Саюэ Ссветски1

Социалистическив

Реслублик

Зависимое от авт. свидетельства №вЂ”

Заявлено 12.V,1969 (№ 1331690/29-14) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 30.lll.1972. Бюллетень ¹ 12

Дата опубликовашгя описания 13Л |.1972

М,Кл. E 04b 7/14

Комитет лс делам изобретение и открытии ори Совете Министров

СССР

УДК 69.024.5(088.8) Авторы изобретения

Л. И. Стернин и О. Б, Голынкин

Заявитель

ПОКРЬПИЕ ЗД

Предмет нзобрстсння

Изобретение относится к области строительства,и может быть использовано для зданий с большими пролетами.

Известно покрытие зданий, .включающее наклонные под углом друг к другу арки и гибкие связи. Неизменяемость такого покрытия обеспечивается установкой в арках стоек .или гибкой связью арок с фундаментами, или жесткой заделкой арок в,их пятах.

Цель изобретения — обеспечение неизменяемости покрытия.

Достигается это тем, что арки сопряжены вершинами, а их пяты соединены гибкими связями по периметру здания.

НрН этом арки, сопряженные вершинами, могут иметь полигональное очертание, а смежные участки каждой полигональной арки могут быть связаны между собой посредством шарнира, причем все шарниры покрытия соединены с гибкими связями по периметру здания.

На фиг. 1 изображено описываемое покрытие, образованное двумя арками, в плане; на фнг. 2 — разрез по А — Л на фиг. 1; на фиг, 3, 4, 5, 6 и 7 — покрытия, образованные тремя и четырьмя арками, в плане; на фиг. 8 — шарнир, общий вид; на фиг. 9 — то же, продольный разрез, 2

Покрытие зданий включает наклонные под углом друг к другу арки 1, имеющие,пол игональное очертание и сопряженные вершинами, и гибкие связи 2.

Пяты > аарок 1 соединены гибкими связямн 4 по периметру зда ния.

Смежные участки каждой полнгональной арки 1 связаны между собой посредством шарнира 5, причем все шарниры 5 соедине10 ны гибкими связями 2 с связями 4 по периметру здания.

15 1. Покрытие зданий, включающее наклопныс под углом друг II,другу арки If гибкие связи, отличсиошееся тем, что, с целью обеспечения неизменяемости покрытия, арки сопря>кены «ершинами, а их пяты соединены гиб2О кими связями по периметру здания.

2. Покрытие по и. 1, отличитотиееся тем, что, арки, сопряженные вершинами, имеют полигональное очертание.

3. Покрытие по п. 2, orëII÷àIoè1åeñÿ тем, что смежные участки каждой полнгональной а р ки связаны ме>кд собои Г1осредством ша рш.ра, причем все шарниры покрытия соединены с гибкими связями по периметру здания.

Ь34354

Риь.8
