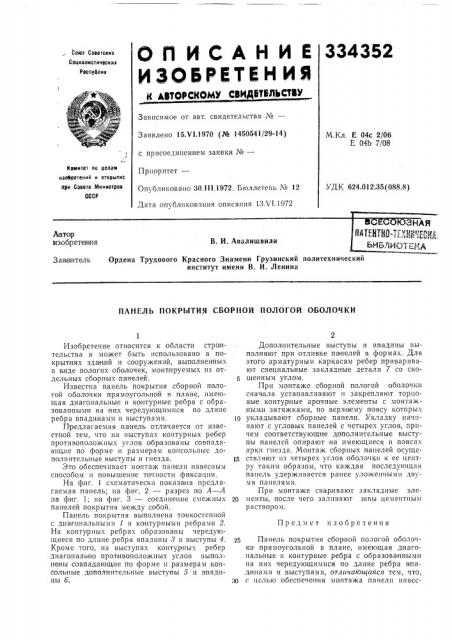

О П И С А Н И Е

И30ЬРЕТЕН ИЯ

Союз Советскиз

Социалистическиз

Рвсптблик

К АВТОРСКОМУ СВИДВ1 ЕЛЬСУВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 15.Ч1.1970 (№ 1450541/29-14) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 30.111.1972. Бюллетень ¹ 12

Дата опубликования описания 13Х1.1972

М.Кл. E 04с 2/06

E 04Ь 7/08

Комитет ло делам изобретений и открытие ари Совете Министров

СССР

УДК 624.012.35(088.8) ЗНАЯ ЛБОМ-,Т зу ду; 14Б т1ИОТ -.РА

Автор кзоб ретевия

В. И. Авалишвили

Зая в итель Ордена Трудового Красного Знамени Грузинский политехнический институт имени В. И. Ленина

ПАНЕЛЬ ПОКРЫТИЯ СБОРНОЙ ПОЛОГОЙ ОБОЛОЧКИ

Предмет изобретения

Изобретение относится к области строительства и может быть использовано в покрытиях зда н ий и сооружений, выполненных в виде пологих оболочек, монтируемых из отдельных сборных панелей.

Известна панель покрытия сборной пологой ооолочки прямоугольной в плане, имеющая диагональные и контурные ребра с образованными на них чередующимися по длине ребра впадинами и выступами.

Предлагаемая панель отличается от известной тем, что на выступах контурных ребер противоположных углов обр азованы совпадающие по форме и размерам консольные дополнительные выступы и гнезда.

Это обеспечивает монтаж панели навесным способом и повышение точности фиксации, На фиг. 1 схематически показана предлагаемая панель; на фиг. 2 — разрез по А — А иа фиг. 1; на фиг. 3 — соединение смежных панелей покрытия между собой.

Панель покрытия выполнена тонкостенной с диагональными 1 и контурными ребрами 2.

На контурных ребрах образованы чередующиеся по длине ребра впадины т и выступы 4.

Кроме того, на выступах контурных ребер диагонально противоположHûõ углов выполнены совпадающие по форме и размерам консольные дополнительные выступы 5 и впадины G.

Дополнительные выступы и впадины выполняют при отливке паганелей в формах, Для этого арматурным каркасам ребер приваривают специальные закладные детали 7 со скошенным углом.

При монтаже сборной пологой оболочки сначала устанавливают и закрепляют торцовые контурные арочные элементы с монтажными затяжками, по,верхи ему поясу которы. .

1о укладывают сборные панели. Укладку начинают с угловых панелей с четырех углов, причем соответствующие дополнительные выступы панелей опирают на имеющиеся в поясах арки гнезда. Монтаж сборных панелей осуще15 ствляют из четырех углов ооолочки к ее центру таким образом, что каждая последующая панель удерживается ранее уложенными двумя панелями.

При монтаже сваривают закладные эле2О менты, после чего заливают швы цементным раствором.

Панель покрытия сборной пологой оболочки прямоугольной в плане, имеющая диагозтальные и контурные ребра с образованными на них чередующимися по длине ребра впадинами и выступами, отличаютиаяся тем, что, зо с целью обеспечения монтажа панели навес334352

Фиг 1

4 Р

Составитель Н, Павлова

Текред Т. Ускова Корректор Т Бабакина

Редактор О. Юркова

Заказ 2049 Изд. М 450 Тираж 448 Подписное

ЦИИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, )К-35, Раушская иаб, д. 4/5

Загорская типография

3 4 ныч способом и повышения точности фикса-".. даюпше по форме и размерам консольные донни, на выступах коптурных.,реоер.диагональ- полнительные выступы и гнезда. но противоположнык углов выполнены совпа
