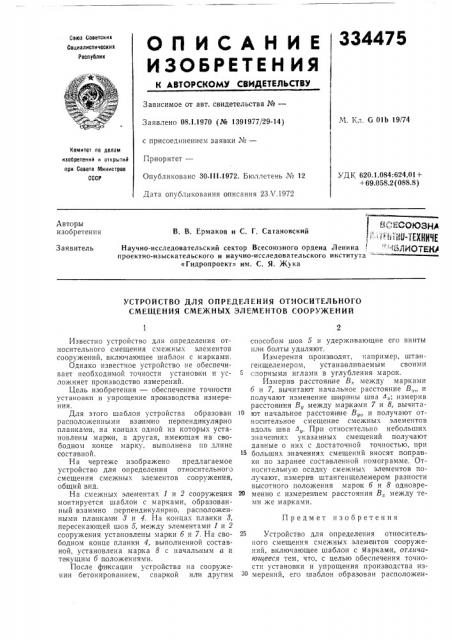

О П И С А Н И Е 334475

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Свюа Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 08.1.1970 (уча 1391977/29-14) М. Кл G Olb 19/74 с присоединением заявки №вЂ”

Комитет по делам

Приоритет—

Опубликовано 30.lll.1972. Бюллетень № 12

Дата опубликования описания 23Л/.Г972 изобретений и открытий при Совете Министров

СССР

УДК 620.1.084:624,01+

+ 69.058.2 (088.8) " СуЮЗН

- "- N Л." В% института

Авторы изобретения

В, В. Ермаков и С. Г. Сатановский

Заявитель

Научно-исследовательский сектор Всесоюзного ордена проектно-изыскательского и научно-исследовательского

«Гидропроект» им. С. Я. Жука

УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ОТНОСИТЕЛЬНОГО

СМЕЩЕНИЯ СМЕЖНЫХ ЭЛЕМЕНТОВ СООРУЖЕНИЙ

Предмет изобретения

Известно устройство для определения относительного смещения смежных элементов сооружений, включающее шаблон с марками.

Однако известное устройство не обеспечивает необходимой точности установки и усложняет производство измерений.

Цель изобретения — обеспечение точности установки и упрощение производства измерения.

Для этого шаблон устройства образован расположенными вза иино перпендикулярно планками, на концах одной из которых установлены марки, а другая, имеющая на свободном конце марку, выполнена по длине составной.

На чертеже изображено предлагаемое устройство для определения относительного смещения смежHblx элементов сооружения, общий вид.

На смежных элементах 1 и 2 сооружения монтируется шаблон с марками, образованный взаимно перпендикулярно, расположенными пла нкаари 3 и 4. На концах планки 8, пересекающей шов 5, между элементами 1 и 2 сооружения установлены хтар ки б н 7. На свободном конце планки 4, выполненной составной, установлена марка 8 с начальным а и текущим б положениями.

После фиксации устройства на соор ужении бетонированием, свар кой или другим способом шов 5 и удерживающие его винты пли болты удаляют, Измерения п роизводят, например, штангенщелемером, устанавливаемым своими спорными иглами в углубления марок.

Изотери в расстояние В,. между марками б и 7, вычитают начальное расстояние В,.„и получают изменение ши риньт шва „; измерив расстояния В„между стариками 7 и 8, вычитают начальное расстояние В„, и получают относительное смещение смежных элементов вдоль шва л. При относительно небольших значениях указанных смещений получают данные о них с достаточной точностью, при

15 больших значениях смещений вносят поправки по заранее составленной номограмме. Относительную осадку смежных элементов получают, измерив штангенщелемером разности высотного положения марок б и 8 одновре20 менно с измерением расстояния В„. между теми же марками.

Устройство для определения относительного смещения смежных элементов сооружений, включающее шаблон с марками, отличаюи1ееся тем, что, с целью обеспечения точности установки и упрощения производства иззО мерений, его шаблон образован расположен334475

Составитель Б. Спивак

Редактор А. Кунрнкова Техред Т. Ускова Корректор Е. Михеева

Заказ 165/803 Изд. № 465 Тираж 448 Подписное

ЦНИИПИ Комитета пп делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Тип. Харьк. фил. пред. «Патент» ными взаимно перпендикулярно планками, на концах одной из которых установлены марки, а другая, имеющая на свооодном конце марку, выполнена по длине составной.
