Конденсаторный частотомер

Конденсаторный частотомер

Иллюстрации

Показать все

Реферат

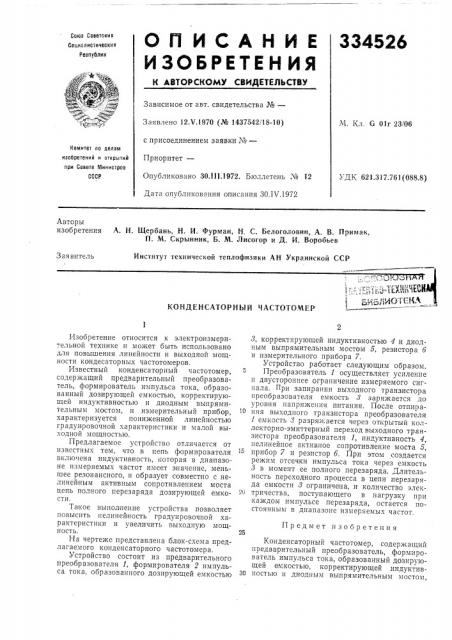

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВМДЕТЕЯЬСТВУ

Сове Советскик

Соттиелистических

Реепу0лик

Зависимое от авт, свидетельства №вЂ”

Заявлено 12Л .1970 (№ 1437542/18-10) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 30.1Ц.1972. Бюллетень ¹ 12

Дата опубликования описания ЗО.IV.1972

М. Кл. 6 Olr 23!06

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.317.761(088.8) Авторы изобретения

А. H. Щербань, Н, И. Фурман, Н. С. Белоголовин, A. В. Лримак, П. М. Скрынник, Б. М. Лисогор и Д. И. Воробьев

Институт технической теплофизики АН Украинской ССР

Заявитель т:, .,"«"-,,"т .;-:,, =ТДЯ1т "ИИ

, 1 1О =-ИА

КОНДЕНСАТОРНЫЙ ЧАСТОТОМЕР

Предмет изобретения

Изобретение относится к электроизмери;ельной технике и может быть использовано для повышения линейности и выходной мощности кондесаторных частотомеров.

Известный конденсаторный частотомер, содержащий предварительный преобразователь, формирователь импульса тока, образованный дозирующей емкостью, корректирующей индуктивностью и диодным выпрямительным мостом, и измерительный прибор, характеризуется пониженной линейностью градуировочной характеристики и малой выходной мощностью.

Предлагаемое устройство отличается от известных тем, что в цепь формирователя включена индуктивность, которая в диапазоне измеряемых частот имеет значение, мень èåå резонансного, и образует совместно с нелинейным активным сопротивлением моста цепь полного перезаряда дозирующей емкости.

Такое выполнение устройства позволяет повысить нелинейность градуировочной характеристики и увеличить выходную мощность.

На чертеже представлена блок-схема предлагаемого конденсаторного частотомера.

Устройство состоит из предварительного преобразователя 1, формирователя 2 импульса тока, образованного дозирующей емкостью

8, корректирующей индуктивностью 4 и диодным выпрямительным мостом 5, резистора б и измерительного прибора 7.

Устройство работает следую цим образом.

Преобразователь 1 осуществляет усиление и двустороннее ограничение измеряемого сигнала. При запирании выходного транзистора преобразователя емкость т заряжается до уровня напряжения питания. После отпираlо ния выходного транзистора преобразователя

1 емкость 3 разряжается через открытый коллекторно-эмиттерный переход выходного транзистора преобразователя 1, индуктивность 4, нелинейное активное сопротивление моста 5, 15 прибор 7 и резистор б. При этом создается режим отсечки импульса тока через емкость ,т в момент ее полного перезаряда. Длительность переходного процесса в цепи перезаряда емкости 8 ограничена, и количество элек2о тричества, поступающего в нагрузку при каждом импульсе перезаряда, остается постоянным в диапазоне измеряемых частот.

Конденсаторный частотомер, содержащий предварительный преобразователь, формирователь импульса тока, образованный дозирующей емкостью, корректирующей индуктив30 ностью и диодным выпрямительным мостом, 334526

Составитель Л. Устинова

Техред Т. Ускова

Редактор Т. И ванова

Корректор Е. Михеева

Заказ 177/791 Изд. № 459 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Мо"ква, Я-35, Раушская наб., д. 4/5

Тип. Харьк. фил. пред. «Патент» и измерительный прибор, отличающийся тем, что, с целью повышения линейности градуировочной характеристики и увеличения выходной мощности, в цепь формирователя включена индуктивность, которая в диапазоне измеряемых частот имеет значение, меньшее резонансного, и образует совместно с нелинейным активным сопротивлением моста цепь полного пер езаряда дозирующей емкости.
