Приспособление к электрофотографическому аппарату для отрыва листовой бумаги от фотополупроводникового цилиндра

Приспособление к электрофотографическому аппарату для отрыва листовой бумаги от фотополупроводникового цилиндра

Иллюстрации

Показать все

Реферат

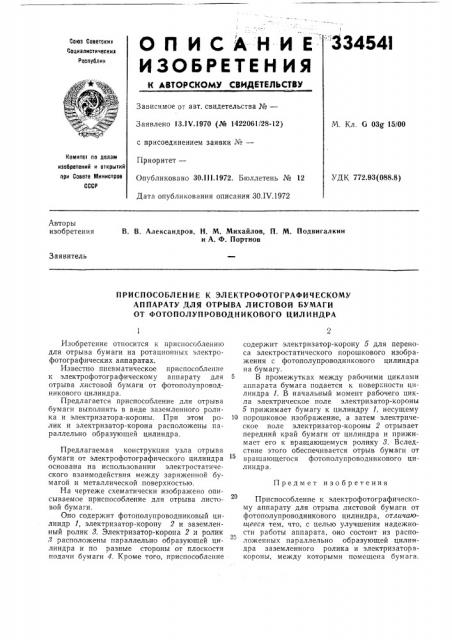

О П И С А Н И Е "334541

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ” м

Заявлено 13.1Ч.1970 (№ 1422061/28-12) М. Кл. Сх 03g 15/00 с присоединением заявки ¹â€”

П р иор итет—

Опубликовано 30.111.!972. Бюллетень № 12

Дата опубликования описания ЗО.IV.1972

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 772.93(088.8) Авторы изобретения

В. В, Александров, Н. М. Михайлов, П. М. Подвигалкин и А. Ф. Портнов

Заявитель

ПРИСПОСОБЛЕНИЕ К ЭЛЕКТРОФОТОГРАФИЧЕСКОМУ

АППАРАТУ ДЛЯ ОТРЫВА ЛИСТОВОИ БУМАГИ

ОТ ФОТОПОЛУПРОВОДНИКОВОГО ЦИЛИНДРА

Предмет изобретения

Изобретение относится к приспособлению для отрыва бумаги на ротационных электрофотографических аппаратах, Известно пневматическое приспособление к электрофотографическому аппарату для отрыва листовой бумаги от фотополупроводникового цилиндра.

Предлагается приспособление для отрыва бумаги выполнять в виде заземленного ролика и электризатора-короны. При этом ролик и электризатор-корона расположены параллельно образующей цилиндра.

Предлагаемая конструкция узла отрыва бумаги от электрофотографического цилиндра основана на использовании электростатического взаимодействия между заряженной бумагой и металлической поверхностью.

На чертеже схематически изображено описываемое приспособление для отрыва листовой бумаги.

Оно содержит фотополупроводниковый цилиндр !, электризатор-корону 2 и заземленный ролик 8. Электризатор-корона 2 и ролик

Л расположены параллельно образующей цилиндра и по разные стороны от плоскости подачи бумаги 4. Кроме того, приспособление содержит электризатор-корону 5 для переноса электростатического порошкового изображения с фотополупроводникового цилиндра на бумагу.

В промежутках между рабочими циклами аппарата бумага подается к поверхности цилиндра 1. В начальный момент рабочего цикла электрическое поле электризатор-короны

5 прижимает бумагу к цилиндру 1, несущему

10 порошковое изображение, а затем электрическое поле электризатор-короны 2 отрывает передний край бумаги от цилиндра и прижимает его к вращающемуся ролику 8. Вследствие этого обеспечивается отрыв бумаги от вращающегося фотополупроводникового цилиндра.

Приспособление к электрофотографическому аппарату для отрыва листовой бумаги от фотополупроводникового цилиндра, отличаюcqeeca тем, что, с целью улучшения надежности работы аппарата, оно состоит из расположенных параллельно образующей цилиндра заземленного ролика и электризаторакороны, между которыми помещена бумага.

334541

Составитель IB. Николаев

Техр ед T. Ускова Корректор E. Михеева Редактор А. Бер

Тип. Харьк. фил. пред..Патент»

Заказ 177/79 i Изд. № 459 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Гаушская наб., д. 4/5
