Реферат

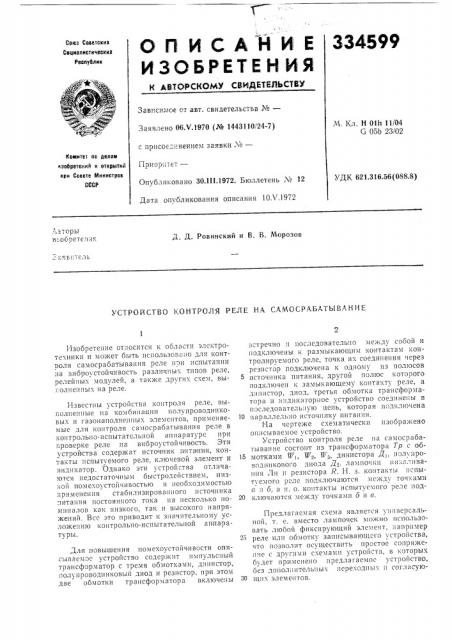

Ой ИГРАНИ Е

И ЗСБРЕТЕ Н и Я

334599

Со1оа Советскиа

Сациалистическкк

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависи>мое От авт, свидетельства 1чс—

М, Кл. Н Olh 11/04

G 00b 23/02

Заявлено 06.Y.1970 (№ 1443110/24-7) с присоед .нением заявки ¹â€”

Г1риорнтет—

Опубликовано 30.111.1972. Бюллетень ¹ 12

Дата опубликования описания 10Л/.1972

Коввитет ло делам еаооретений и открытий лри Совете Министров

СССР

УДК 621.316.56 (088.8) . ;Вторы иьобрете.11ия

Д. Д. Ровинский и В. В. Морозов аявl:тсль

УСТРОЙСТВО КОНТРОЛЯ РЕЛЕ НА CAM0CPAbATblBAH И Е

Изобретение от;1осится к области электроте. ники H может i>bITb IlcIIQJlb30B Olio QIIH 1(oHTроля самосрабатывания реле при испытании

HB Виброустойчивость различны (типов реле, релейнык модуле111, а также др IHx скем, вы: —.олненнык на реле.

Известны устройства контроля реле, выполне1шые на комбинации полупроводниковык и газонаполнепнык элементов, применяемые для контроля самосрабатывания реле в контрольно-испытательной аппаратуре при

Гроверке реле на виброустойчивость. Эти устройства содержат источник питания, контакты испытуемого реле, ключевой элемент и индикатор. Однако эти устройства отлича1отся недостаточным быстродействием, низкой помекоустойчивостыо и необкоднмостью применения стабилизированного источника

-1итания постоянного тока на несколько но- -O мина.10В как низкоГО. TBI(и ВысОкОГО напряжений, Все это приводит к значительному усложе IHlo контрольно-испытательной аппаратуры.

„?ля повышения помекоустойчивости описываемое устройство содержит импульсный трансформатор с тремя обмотками, динистор, полупроводниковый диод и резистор. при этом две обмотки трансформатора включены ЗО

Встречно и последовательно между собой и подключены к размыкающим контактам контролируемого реле, точка ик соединения через

11езистор подключена к одном из полlосОВ источника питания, другой полюс которого подключен к замь1кающему контакту ре Ip, а д?1нистор, диод, третья обмотка трансформатора и индикатор:1ое устройство соединены в последователь:1ую цепь, которая подключена параллельно источнику питания.

На чертеже скематически изображено описываемое устройство.

Устройство контроля реле на самосрабатывание состоит из трансформатора Т/> с обмотками W l Wg 11", динистора Д,, полупроводникового диода Д2, лампочки нак,";,.1нвания Лн и резистора /(. Н. з. контакты нспыт .емого реле подключаются между точками а .:1 о, а и. о. контакты испытуемого реле подключаются между точками 0 и 0.

Предлагаемая скема является универсальной, T. c. В?яесто вать любой фиксирующий элемент,;1апрпмер реле или обмотку записывающего устройства, что позволит осуществить простое сопря>ке11Hå с другими скемами устройств, в КOTopbiz будет применено предлагаемое устройство, Оез донолн ?1 тельны. перекодны."; н сОГ 1 асующнк элементов.

334599

Предмет изобретения

Составитель И. Ивановская

Техред T. Курилко

Корректор Т. Китаева

Редактор Т. Загребельная

Заказ 17! /794 Изд. № 461 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Тпп Харьк. сЬпл. пред. «Патент».

Устройство контроля реле работает следующим образом.

Прн самосрабатывании реле в процессе вибрации н. з. контакты размыкаются, н. о. контакты замыкаются. В обмотке 1Г, (обмотка 1Гз при í. î. гсонта ктах) наводится э. д. с.

На повышающей обмотке W появляется напряжение, превышающее напряжение переключения динистора 9ь и последний переходит во включенное состояние, о чем сигнализирует лампочка !н.

Лпод Д увеличивает помехоустойчивость схем о источнику питания и облегчает включение динистора Д .

Питание схемы осуществляется от стандартного источника.

Резистор Я ограничивает скорость намагничивая магнитного сердечника трансформатора Тр. Меняя величину витков обмотки 1Г,, 20 можно регулировать скорость срабатывания схемы.

Устройство контроля реле на самосрабатывание в условиях вибрационных нагрузок, содержащее источник питания постоянного тока, контакты испытуемого реле, ключевой элемент и индикаторное устройство, отличаюи1ееся тем, что, с целью повышения помехоустойчивости, оно содержит импульсный трехобмоточный трансформатор, динистор, полупроводниковый диод и рези стор, причем две обмотки трансформатора включены встречно и последовательно между собой и подкл1очвны к размывающим контактам контролируемого реле, точка их соединения через резистор подключена к од ному из полюсов источника питания, другой полюс которого подключен к замыкающему контакту реле, а динистор, диод, третья обмотка трансформатора и индикаторное устрой ство соединены последовательно и подключены параллельно источнику питания.
