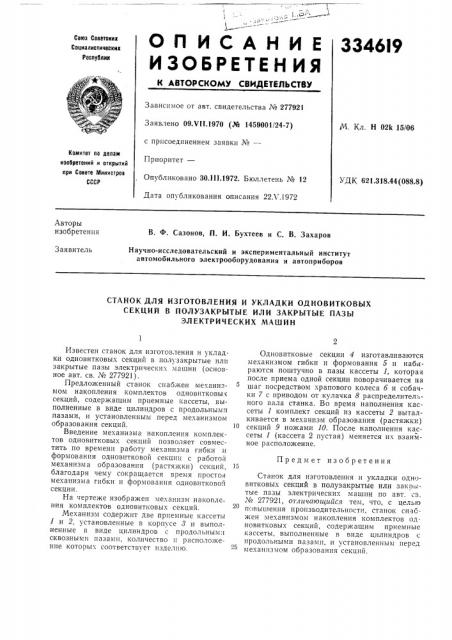

ОП ИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
3346l9
Свез Саеетсиик
Социалистические
Республик
Зависимое от авт. свидетельства № 277921
Заявлено 09.Vll.!970 (№ 1459001/24-7) с присоединением заявки ¹â€”
Приоритет—
Опубликовано 30.111.1972, Бюллетень № 12
Дата опубликования описания 22Л".1972 М. Кл. Н 02k 15 06
Комитет па делам изобретений,н открытий прн Совете Министров
СССР
УДК 621.318.44(088.8) Авторы изобретения
В. Ф. Сазонов, П. И. Бухтеев и С. В. Захаров
Научно-исследовательский и экспериментальный институт автомобильного электрооборудования и автоприборов
Заявитель
СТАНОК ДЛЯ ИЗГОТОВЛЕНИЯ И УКЛАДКИ ОДНОВИТКОВЫХ
СЕКЦИЙ В ПОЛУЗАКРЫТЫЕ ИЛИ ЗАКРЫТЫЕ ПАЗЫ
ЭЛЕКТРИЧЕСКИХ МАШИН
Предмет изобретения
Известен станок для изготовления и укладки одновитковых секций в полузакрытые или закрытые пазы электрических машин (основное авт. св. № 277921).
Предложенный станок снабжен механизмом накопления комплектов одновитковы v секций, содержащим приемные кассеты, выполненные в виде цилиндров с продольными пазами, и установленным перед механизмом образования секций.
Введение механизма накопления комплектов одновитковых секций позволяет совместить по времени работу механизма гибки и формования одновитковой секции с работой механизма образования (растя>кки) секций, благодаря чему сокращается время простоя механизма гибки и формования одновитковой секции.
На чертеже изображен механизм накопления комплектов одновитковых секций.
Механизм содержит две приемные кассеты
1 и 2, установленные в корпусе 8 и выполненные в виде цилиндров с продольными сквозными пазами, количество и располо>кение KQTOpblx соответствует изделию.
Одновитковые секции 4 изготавливаются механизмом гибки и формования 5 и набираются поштучно в пазы кассеты 1, которая после приема одной секции поворачивается на шаг посредством храпового колеса 6 и собачки 7 с приводом от кулачка 8 распределител:-.ного вала станка. Во время наполнения кассеты 1 комплект секций из кассеты 2 выталкивается в механизм образования (растяжки) секций 9 ножами 10. После наполнения кассеты 1 (кассета 2 пустая) меняется их взаимное расположение.
Станок для изготовления и укладки одновитковых секций в полузакрытые или закоolтые пазы электрических машин по авт. сз. № 277921, отличающийся тем, что, с целью повышения производительности, станок снабжен механизмом накопления комплектов одновитковых секций, содержащим приемные кассеты, выполненные в виде цилиндров с продольными пазами, и установленным перед механизмом образования секций.
