Реферат



ФЮМ ю а

ЖОКС .ЮЕ11ТН0334636

О- ттЧФче-"%--w и е

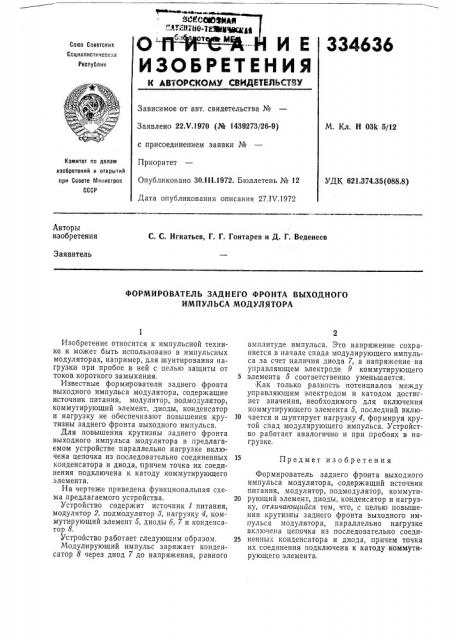

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистнческнх

Республик

Зависимое от авт. свидетельства №

Заявлено 22 т/.1970 (№ 1439273/26-9) с присоединением заявки №

Приоритет

Опубликовано 30.1!1.1972. Бюллетень № 12

Дата опубликования описания 27.IV.1972

М. Кл. Н 03k 5/12

Комитет по делам изобретений и OTKpblTHM при Совете Министров

СССР

УДК 621.374.35 (088.8) Авторы изобретения

С. С. Игнатьев, Г. Г. Гонтарев и Д. Г. Веденеев

Заявитель

ФОРМИРОВАТЕЛЬ ЗАДНЕГО ФРОНТА ВЫХОДНОГО

ИМПУЛЬСА МОДУЛЯТОРА

Изобретение относится к импульсной технике и может быть использовано в импульсных модуляторах, например, для шунтирования нагрузки при пробое в ней с целью защиты от токов короткого замыкания.

Известные формирователи заднего фронта выходного импульса модулятора, содержащие источник питания, модулятор, подмодулятор, коммутирующий элемент, диоды, конденсатор и нагрузку не обеспечивают повышения крутизны заднего фронта выходного импульса.

Для повышения крутизны заднего фронта выходного импульса модулятора в предлагаемом устройстве параллельно нагрузке включена цепочка из .последовательно соединенных конденсатора и диода, причем точка их соединения подключена к катоду коммутирующего элемента.

На чертеже приведена функциональная схема предлагаемого устройства.

Устройство содержит источник 1 питания, модулятор 2, подмодулятор 3, нагрузку 4, коммутирующий элемент б, диоды б, 7 и конденсатор 8.

Устройство работает следующим образом, Модулирующий импульс заряжает конденсатор 8 через диод 7 до напряжения, равного амплитуде импульса. Это напряжение сохраняется в начале спада модулирующего импульса за счет наличия диода 7, а напряжение на управляющем электроде 9 коммутирующего

5 элемента б соответственно уменьшается.

Как только разность потенциалов между управляющим электродом и катодом достигнет значения, необходимого для включения коммутирующего элемента 5, последний вклю10 чается и шунтирует нагрузку 4, формируя крутой спад модулирующего импульса. Устройство работает аналогично и при пробоях в нагрузке.

15 Предмет изобретения

Формирователь заднего фронта выходного импульса модулятора, содержащий источник питания, модулятор, подмодулятор, коммути20 рующий элемент, диоды, конденсатор и нагрузку, отличающийся тем, что, с целью повышения крутизны заднего фронта выходного импульса модулятора, параллельно нагрузке включена цепочка из последовательно соеди25 ненных конденсатора и диода, причем точка их соединения подключена к катоду коммутирующего элемента.

334639

Составитель Н. Степанов

Техред .JI. Богданова

Редактор Т. Иванова

Корректор E. Михеева

Типография, пр. Сапунова, 2

Заказ 1167у4 Изд. Ме 484 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5
