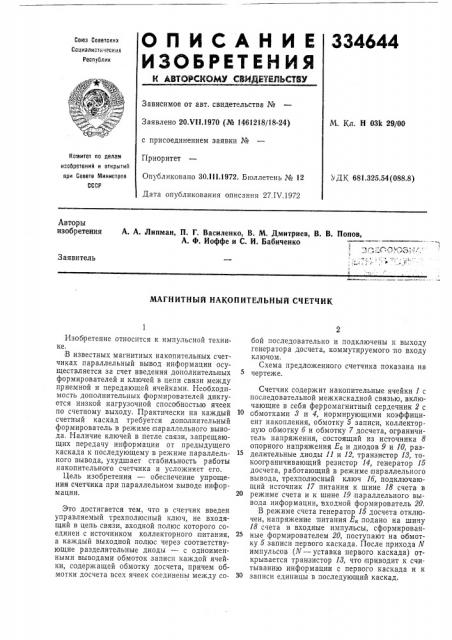

О П И С А Н И Е 334644

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 20.VI1.1970 (М 1461218/18-24) с присоединением заявки №

Приоритет

Опубликовано 30.111.1972. Бюллетень № 12

Дата опубликования описания 27.IV.1972

М. Кл. Н 03k 29/00

Комитет по делам изобретений и открытий прн Совете Министров

СССР

h ДК 681.325.54(088.8) Авторы изобретения

А. А. Липман, П. Г. Василенко, В. М. Дмитриев, В. В, Попов, А. Ф. Иоффе и С. И. Бабиченко

e. « : = г « %53

Заявитель

МАГНИТНЫЙ НАКОПИТЕЛЬНЫЙ СЧЕТЧИК

Изобретение относится к импульсной технике, В известных магнитных накопительных счетчиках параллельный вывод информации осуществляется за счет введения дополнительных формирователей и ключей в цепи связи между приемной и передающей ячейками. Необходимость дополнительных формирователей дикгуется низкой нагрузочной способностью ячеек по счетному выходу. Практически на каждый счетный каскад требуется дополнительный формирователь в режиме параллельного вывода. Наличие ключей в петле связи, запрещающих передачу информации от предыдущего каскада к последующему в режиме параллельного вывода, ухудшает стабильность работы накопительного счетчика и усложняет его.

Цель изобретения — обеспечение упрощения счетчика при параллельном выводе информации. Это достигается тем, что в счетчик введен управляемый трехполюсный ключ, не входящий в цепь связи, входной полюс которого соединен с источником коллекторного:питания, а каждый выходной полюс через соответствующие разделительные диоды — с одноименными выводами обмоток записи каждой ячейки, содержащей обмотку досчета, причем обмотки досчета всех ячеек соединены между собой последовательно и подключены к выходу генератора досчета, коммутируемого по входу ключом.

Схема предложенного счетчика показана на чертеже.

Счетчик содержит накопительные ячейки 1 с последовательной межкаскадной связью, включающие в себя ферромагнитный сердечник 2 с обмотками 3 и 4, нормирующими коэффициент накопления, обмотку 5 записи, коллекторную обмотку б и обмотку 7 досчета, ограничитель напряжения, состоящий из источника 8 опорного напряжения Ео и диодов 9 и 10, разделительные диоды ll и 12, транзистор 18, токоограничивающий резистор 14, генератор 15 досчета, работающий в режиме отараллельного вывода, трехполюсный ключ 1б, подключающий источник 17 питания к шине 18 счета в

20 режиме счета и к шине 19 параллельного вывода информации, входной формирователь 20.

В режиме счета генератор 15 досчета отключен, напряжение питания Е„ подано на шину

18 счета и входные импульсы, сформирован25 ные формирователем 20, поступают на обмотку 5 записи первого каскада. После прихода lV импульсов (1V — уставка первого каскада) открывается транзистор И, что приводит к считыванию информации с первого каскада и к

ЗО записи единицы в последующий каскад.

334644

Предмет изобретения

Составитель В. Рудаков

Техред Л. Богданова

Корректор E. Михеева

Редактор И. Грузова

Заказ 1167/12 Изд. № 484 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 5К-35, Раушская наб., д. 4/5

Типография, пр. Сап нона, 2

В режиме параллельного вывода информации напряжение питания Е„через трехполюсный ключ 1б подается на шину параллельного вывода. При этом снимается питание с шины

18 счета, отключается входной формирователь

20 и включается генератор 15 досчета. Выходные импульсы генератора досчета поступают на обмотку 7 досчета накопительных ячеек 1, обеспечивая одновременный счет всех каскадов счетчика. Фаза появления выходного 10 сигнала, снимаемого, например, с токоограничивающего резистор а 14, зависит от числа, записанного в счетчике в режиме счета.

Если коэффициент накопления всех ячеек одинаков и генератор досчета останавливается 15 через целое число периодов работы ячеек, то считывание информации, записанной в счетчик, проводится без разрушения.

--Магнитный накопительный счетчик, содержащий ячейки на ферромагнитных сердечниках, прошитых обмотками записи и считывания, генератор досчета, источник коллекторноio питания, отличающийся тем, что, с целью упрощения счетчика при параллельном выводе информации, он содержит управляемый трехполюсный ключ, входной полюс которого соединен с источником коллекторного питания, а каждый из двух выходных полюсов через соответствующие разделительные диоды соединен с одноименными выводами обмоток записи каждой ячейки, содержащей обмотку досчета, причем обмотки досчета всех ячеек соединены между собой последовательно и подключены к выходу генератора досчета.
