. Киасс 85 е, 17

;;М "7- c.

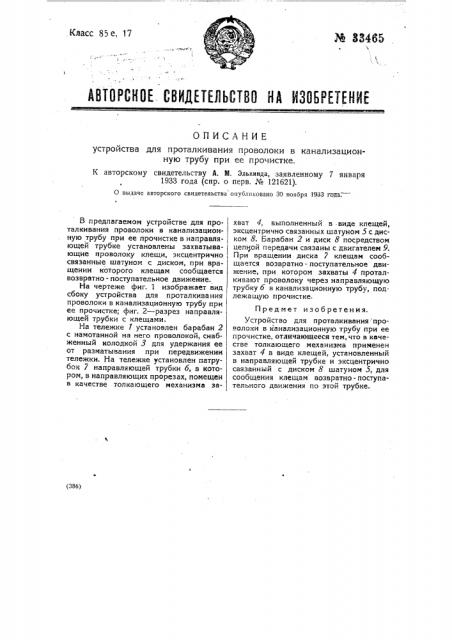

АВТОРОНОЕ ЮД1ПЛЫ18О НА ИЗОБРITPEF

ОПИСАНИЕ устройства для проталкивания проволоки в канализационную трубу при ее прочистке.

К авторскому свидетельству A. M. Элькинда, заявленному 7 января

1933 года (спр. о перв. ¹ 121621).

0 выдаче авторского свидетельства опубликовано 30 ноября 1983 года. (386) В предлагаемом устройстве для проталкивания проволоки в канализационную трубу при ее прочистке в направляющей трубке установлены захватывающие проволоку клещи, эксцентрично связанные шатуном с диском, при вращении которого клещам сообщается возвратно - поступательное движение.

На чертеже фиг. 1 изображает вид сбоку устройства для проталкива ния проволоки в канализационную трубу при ее прочистке; фиг. 2 — разрез направляющей трубки с клещами.

На тележке 1 установлен барабан 2 с намотанной на него проволокой, снабженный колодкой 3 для удержания ее от разматывания при передвижении тележки. На тележке установлен патрубок 7 направляющей трубки 6, в котором, в направляющих прорезах, помещен в качестве толкающего механизма захват 4, выполненный в .виде клещей, эксцентрично связанных шатуном 5 с диском 8. Барабан 2 и диск 8 посредством цепной передачи связаны с двигателем 9.

При вращении диска 7 клещам сообщается возвратно — поступательное движение, при котором захваты 4 проталкивают проволоку через направляющую трубку б в канализационную трубу, подлежащую прочистке.

Предмет изобретения.

Устройство для проталкивания проволоки в канализационную трубу при ее прочистке, отличающееся тем, что в качестве толкающего механизма применен захват 4 в виде клещей, установленный в направляющей трубке и эксцентрично связанный с диском 8 шатуном 5, для сообщения клещам возвратно - поступательного движения по этой трубке.

К авторскому свидетельству А. M. Элькинда № 33465

Эксперт Н. А,. Чихачев

Редактор А. А, Денисов
