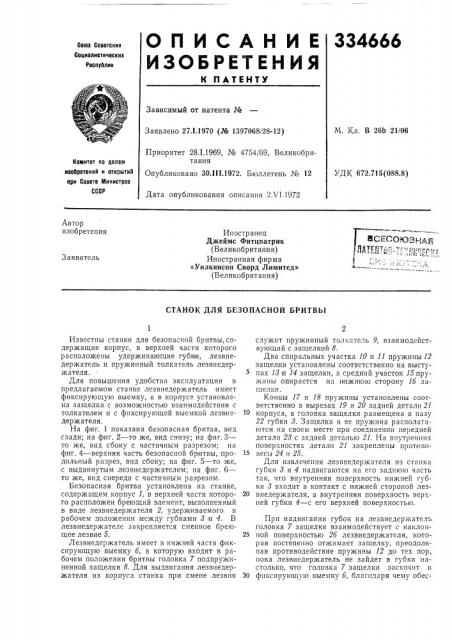

О П И С А Н И Е 334666

ИЗОБРЕТЕНИЯ

CoNs Советских

Социзливтичеоких

Реолублик

К ПАТЕНТУ

Зависимый от патента №

М. Кл, В 26b 21/06

Заявлено 27Л.1970 (№ 1,397068/28-12) Приоритет 28.1.1969, № 4754/69, Великобритания

Комитет по лелем изобретений и открытий ори Совете Министров

СССР

УДК 672.715(088.8) Опубликовано ЗОЛ!1.1972. Бюллетень № 12

Дата опубликования описания 2.VI.1972

Автор изобретения

Иностранец

Джеймс Фитцпатрик (Великобритания) Иностранная фирма

«Уилкинсон Сворд Лимитед» (Великобритания) (О1ОЗИЛя . HALF,1 т1 ":- ":1 1;- .r:.Заявитель

СТАНОК ДЛЯ БЕЗОПАСНОЙ БРИТВЫ

Известны станки для безопасной бритвы, содержащие корпус, в верхней части которого расположены удерживающие губкин, лезвиедержатель и пружинный толкатель лезвиедержателя.

Для повышения удобства эксплуатации в предлагаемом станке лезвиедержатель имеет фиксирующую выемку, а в корпусе установлена защелка с возможностью взаимодействия с толкателем и с фиксирующей выемкой лезвиедержателя.

На фиг. 1 показана безопасная бритва, вид сзади; на фиг. 2 — то же, вид снизу; на фиг.3— то же, вид сбоку с частичным разрезом; на фиг. 4 — верхняя часть безопасной бр итвы, продольный разрез, вид сбоку; на фиг. 5 — то же, с выдвинутым лезвиедержателем; на фиг. 6— то же, вид спереди с частичным разрезом.

Безопасная бритва установлена на станке, содержащем корпус 1, в верхней части которого расположен бреющий элемент, выполненный в виде лезвиедержателя 2, удерживаемого в рабочем положении между губками 8 и 4. В лезвиедержателе закрепляется сменное бреющее лезвие 5.

Лезвиедержатель имеет в нижней части фиксирующую выемку б, в которую входит в рабочем положении бритвы головка 7 подпружиненной защелки 8. Для выдвигания лезвиедержателя из корпуса станка при смене лезвия служит пружинный толкатель 9, взаимодействующий с защелкой 8.

Два спиральных участка 10 и 11 пружины 12 защелки установлены соответственно на выступах 18 и 14 защелки, а средний участок 15 пружины опирается на нижнюю сторону 1б защелки.

Концы 17 и 18 пружины установлены соответственно в вырезах 19 и 20 задней детали 21

10 корпуса, а головка защелки размещена в пазу

22 губки 8. Защелка и ее пружина располагаются на своем месте при соединении передней детали 28 с задней деталью 21. На внутреншгх поверхностях детали 21 закреплены противо15 весы 24 и 25.

Для извлечения лезвиедержателя из станка губки 8 и 4 надвигаются на его задшою часть так, что внутренняя поверхность нижней губки 8 входит в контакт с нижней стороной лез20 виедержателя, а внутренняя поверхность верхней губки 4 — с его верхней поверхностью.

При надвигании губок на лезвиедержатель головка 7 защелки взаимодействует с наклон2S ной поверхностью 2б лезвиедержателя, которая постепенно отжимает защелку, преодолевая противодействие пружины 12 до тех пор, пока лезвиедержатель не зайдет в губки настолько, что голонка 7 защелки заскочит в

30 фиксирующую выемку б, благодаря чему обес334666

П 149 Ю Л /71012 4 иг.6

Составитель М. Лиманова

Техред Т. Ускова

Корректоры: Л. Царькова и О. Т1орина

Редактор А. Бер

Заказ 140о/С Изд. № 601 Тираж 448 Подписное

ПНИИПИ Комитета по делам изобретен1ш и открытий при Совете Министров СССР

Москва, Ж-35, Раушская иаб., 4j5

Типография, пр. Сапунова, 2 печивается правильное положение лезвиедержателя в губках.

При смене лезвия 5 нажимают на кнопку 27 пружинного толкателя 9, верхний конец которого выталкивается и перемещается вперед, воздействуя на заднюю кромку лезвиедержателя, выдвигаемого при этом из губок. Преодолевая сопротивление пружины 12, лезвиедержатель отжимает защелку, расцепляя ее головку с фиксирующей выемкой. Головка упирается в поверхность 26 лезвиедержателя, в результате чего защелка отжимается вверх, способствуя выдвижению лезвиедержателя из губок.

При освобождении кнопки 27 она под действием пружинного толкателя 9 возвращается в исходное положение.

Предмет изобретения

Станок для безопасной бритвы, содержащ ий корпус, в верхней части которого расположены удерживающие губки, лезвиедержатель и пружинный толкатель лезвиедержателя, отличаюи4ийся тем, что, с целью повышения удобства

10 при пользовании, лезвиедержатель имеет фиксирующую выемку, а в корпусе установлена защелка с возможностью взаимодействия с толкателем и с фиксирующей выемкой лезвиедержателя.
