Реферат



СПОСОБ ДЕФОРМАЦИИ ЛИСТОВЫХ ЗАГОТОВОК ИМПУЛЬСНОЙ ЭНЕРГИЕЙ В ЖИДКОСТИ, при котором в полость, образующуюся в жидкости при инициировании источника энергии, подают среду, препятствующую ее схлопыванию, отличающийся тем, что, с целью повышения эффективности процесса, в качестве среды используют жидкость и момент ее подачи в полость согласуют с моментом образования последней.

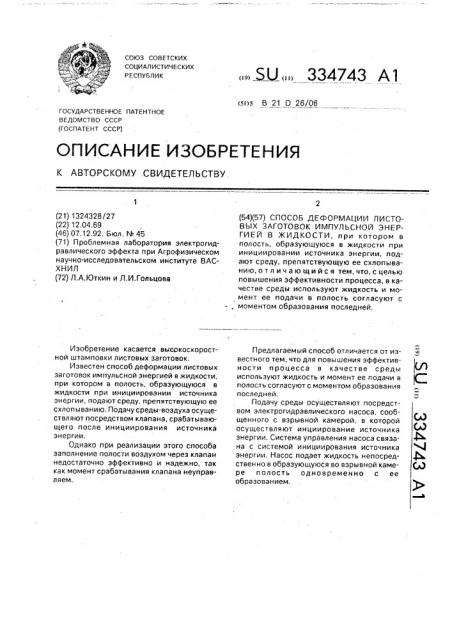

СОЮЭ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 В 21 0 26/06

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ. (21) 1324328/27 (22) 12.04.69 (46) 07,12.92. Бюл, N 45 (71) Проблемная лаборатория электрогидравлического эффекта при Агрофизическом научно-исследовательском институте ВАСХНИЛ (72) Л.А.Юткин и Л,И.Гольцова

Изобретение касается выоркоскоростной штамповки листовых заготовок.

Известен способ деформации листовых заготовок импульсной энергией в жидкости, при котором в полость, образующуюся в жидкости при инициировании источника энергии, подают среду, препятствующую ее схлоп ы ванию. Подачу среды-воздуха осуществляют посредством клапана, срабатывающего после инициирования источника энергии, Однако при реализации этого способа заполнение полости воздухом через клапан недостаточно эффективно и надежно, так как момент срабатывания клапана неуправляем.

RJ. 334743 А1 (54)(57) СПОСОБ ДЕФОРМАЦИИ ЛИСТОВЫХ ЗАГОТОВОК ИМПУЛЬСНОЙ ЭНЕРГИЕЙ В ЖИДКОСТИ, при котором в полость, образующуюся в жидкости при инициировании источника энергии, подают среду, препятствующую ее схлопыванию, отличающийся тем, что, с целью повышения эффективности процесса, в качестве среды используют жидкость и момент ее подачи в полость согласуют с

- . моментом образования последней, Предлагаемый способ отличается от известного тем, что для повышения эффективности процесса в качестве среды используют жидкость и момент ее подачи в полость согласуют с моментом образования последней.

Подачу среды осуществляют посредством электрогидравлического насоса, сообщенного с взрывной камерой, в которой осуществляют инциирование источника энергии. Система управления насоса связана с системой инициирования источника энергии. Насос подает жидкость непосредственно в образующуюся во взрывной камере полость одновременно с ее образованием.
