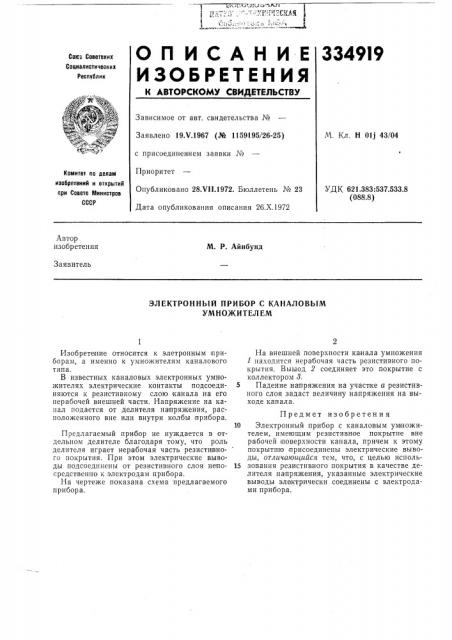

О П И С А Н И Е 334919
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Сока Советских
Социалистических
Республик
Зависимое от авт. свидетельства Хе
Заявлено 19Х.1967 (йй 1159195/26-25) с присоединением заявки Мс
Приоритет
Опубликовано 28.Vll.1972. Бюллетень М 23
Дата опубликования описания 26.Х.1972
М. Кл. Н Olj 43/04 комитет па делаМ иаобретвний и открытий при Совете Министров
СССР
УДК 621.383:537.533.8 (088.8) Автор изобретения
М. P. Айибунд
Заявитель
ЭЛЕКТРОННЫЙ ПРИБОР С КАНАЛОВЪ|М
УМНО)КИТЕЛ ЕМ
Изобретение относится к элетронным приборам, а именно к умножителям каналового типа.
В известных каналовых электронных умножителях электрические контакты подсоеди- 5 няются к резистивному слою канала на его нерабочей внешней части. Напряжение на канал подается от делителя напряжения, расположенного вне или внутри колбы прибора.
Предлагаемый прибор не нуждается в отдельном делителе благодаря тому, что роль делителя играет нерабочая часть резистввного покрытия. При этом электрические выводы подсоединены от резистивного слоя непо- 15 средственно к электродам прибора.
На чертеже показана схема предлагаемого прибора.
На внешней поверхности канала умножения
1 находится нерабочая часть резистивного покрытия. Выыод 2 соединяет это покрытие с коллектором 8.
Падение, напряжения на участке а резистивного слоя задаст величину напряжения на выходе канала.
Предмет изобретения
Электронный прибор с каналовым ум ножителем, имеющим резистивное покрытие вне рабочей поверхности канала, причем к этому покрытию присоединены электрические выводы, отличающийся тем, что, с целью использования резистивного покрытия в качестве делителя напряжения, указанные электрические выводы электрически соединены с электродами прибора.
334919
Составитель Я. Черчиков
Техред E. Борисова
Корректор Л. Бадылама
Редактор E. Гончар
Типография, пр. Сапунова, 2
Заказ 3567/17 Изд. № 1456 Тираж 406 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская наб., д. 4/5
