Снопонос к уборочным машинам
Иллюстрации
Реферат

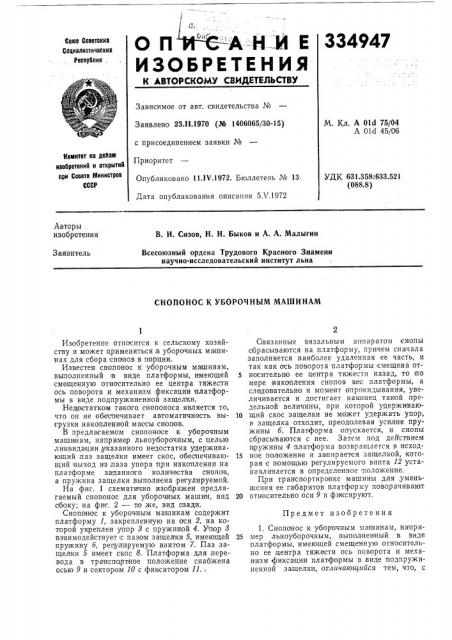

О П ИЧ -"А--Н..И Е
ИЗОБРЕТЕН ИЯ
334947
Союз Соввтсиив
Социалистических.Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
Заявлено 23.11.1970 (№ 1406065/30-15) с присоединением заявки №
Приоритет
Опубликовано 11.1Ч.1972. Бюллетень № 13
Дата опубликования описания 5Л,1972
М. Кл. А ОИ 75!04
А Old 45/06
Комитет ио деист» иаобретеиий и открытий ври Совете Министров
СССР
УДК 631.358:633.521 (088.8) Авторы изобретения
В. И. Сизов, Н. Н. Быков и А. А. Малыгин
Заявитель
Всесоюзный ордена Трудового Красного Знамени научно-исследовательский институт льна
СНОПОНОС К УБОРОЧНЫМ МАШИНАМ
Изооретенпе относится к сельскому хозяйству и может применяться в уборочных машинах для сбора снопов в порции.
Известен снопонос к уборочным матпинам, выполненный в виде платформы, имеющей смещенную относительно ее центра тяжести ось поворота и механизм фиксации платформы в виде подпружиненной защелки.
Недостатком такого, снопоноса является то, что он не обеспечивает автоматичнэсть выгрузки накопленной массы снопов.
В предлагаемом снопоносе к уборочным маши нам, например льноуборочным, с целью ликвидации указанного недостатка удерживающий;паз защелки имеет скос, Обеспечивающий |выход из,паза упора при накоплении на платформе за данного количества снопов, а пружина защелки выполнена.регулируемой.
На фиг. 1 схематично изображен предлагаемый снопонос для уборочных машин, впд сбоку; на фиг. 2 — то же, вид сзади.
Снопонос к уборочным мап инам содержит платформу 1, закрепленную на оси 2, на кот орой укреплен упор 8 с пружиной 4. Упор 8 взаимодействует ic пазом защелки 5, имеющей пружину б, регулируемую винтом 7. Паз защелки 5 имеет скос 8. Платформа для,перевода в транспортное положение снабжена осью 9 и сектором 10 с фиксатором 11., Овязанные вязальным аппаратом снопы сбрасываются на платформу, причем сначала заполняется наиболее удаленная ее часть, и так как ось поворота платформы смещена от5 носительного ее центра тяжести назад, то по мере, накопления снопов вес платформы, а следовательно и момент опрокидывания, увеличивается и достигает наконец такой предельной величины, при которой удерживаю10 щий скос защелки не может удержать упор, и защелка отходит, преодолевая усилие пружины б. Платформа опускается, и снопы сбрасываются с нее. Затем под действием п ружины 4 платформа возвращается в исход15 ное положение и запирается защелкой, которая с помощью регулируемого винта 12 устанавливается в определенное положение.
При трацспортировке машины для,уменьшения ее габаритов платформу поворачивают
20 отн осительно оси 9 и фиксируют.
Предмет изобретения
1. Снопонос к уборочным матпинам, напри25 мер льноуборочным, выполненный в виде платформы, имеющей смещенную относительно ее центра тяжести ось поворота и механизм фиксации платформы в .виде подпружиненной защелки, отличающийся тем, что, с
334947
4 . 7
Составитель А. Королев
Редактор Н. Спиридонова Техред Т. Ускова Коррекгор Н. Шевченко
Заказ 1332/14 Изд. ¹ 512 Тираж 448 Подписное
11НИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, 7К-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 целью а втоматичеокого спускания платформы для сбрасьгвания определен ного количества си о нов, удерживающий паз защелки имеет скос, обеспечивающий выход из паза упора при. накоплении на платфоpiMe заданного количества снопов.
2. Снопонос по п. 1,, отличающийся тем, что пружина защелки выполнена регулиру5 емой,
