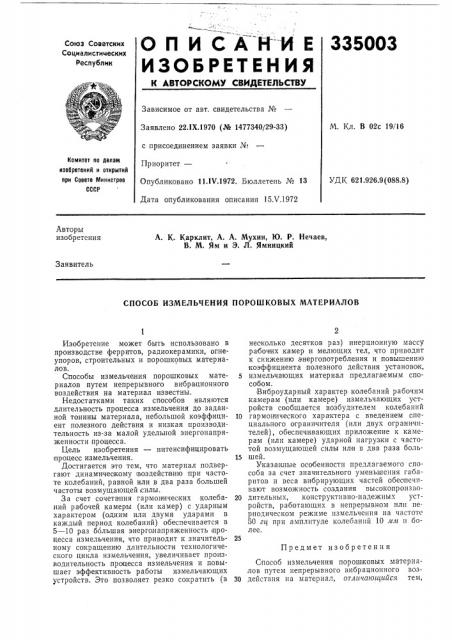

ОП И САНИ Е

ИЗОБРЕТЕНИЯ

335003

Союз Советских

Социалистических

Республин

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 22.1Х.1970 (№ 1477340/29-33) с присоединением заявки Л.

Приоритет—

Опубликовано 11.1Ч.1972. Бюллетень № 13

Дата опубликования описания 15.V.1972

М. Кл. В 02с 19/16

Комитет по делам изобретений и открытий при Соеете Миниотрее

CCCP

УДК 621.926.9(088.8) Авторы изобретения

А. К. Карклит, А. А. Мухин, Ю. P. Нечаев, В. М. Ям и Э. Л. Ямницкий

Заявитель

СПОСОБ ИЗМЕЛЬЧЕНИЯ ПОРОШКОВЫХ МАТЕРИАЛОВ

Предмет изобретения

Изобретение может быть использовано в производстве ферритов, радиокерамики, огнеупоров, строительных и порошковых материалов.

Способы измельчения порошковых материалов путем непрерывного вибрационного воздействия на материал известны.

Недостатками таких способов являются длительность процесса измельчения до заданной тонины материала, небольшой коэффициент полезного действия и низкая производительность из-за малой удельной энергонапряженности процесса.

Цель изобретения — интенсифицировать процесс измельчения.

Достигается это тем, что материал подвергают,динамическому воздействию при частоте колебаний, равной или в два раза большей частоты возмущающей силы.

За счет сочетания гармонических колебаний рабочей камеры (или камер) с ударным характером (одним или двумя ударами в каждый период колебаний) обеспечивается в

5 — 10 раз ббльшая энергонапряженность процесса измельчения, что приводит к значительному сокращению длительности технологического цикла измельчения, увеличивает производительность процесса измельчения и повышает эффективность работы измельчающих устройств. Это позволяет резко сократить (в несколько десятков раз) инерционную массу ра бочих камер и мелющих тел, что приводит к снижению энергопотребления и повышению коэффициента полезного действия установок, 5 измелычающих материал предлагаемым способом.

Виброударный характер колебаний рабочим камерам (или камере) измельчающих устройств сообщается возбудителем колебаний

10 гармонического характера с введением специального ограничителя (или двух ограничителей), обеспечивающих приложение к камерам (или камере) ударной нагрузки с частотой возмущающей силы или в два раза боль15 шей.

Указанные особенности предлагаемого способа за счет значительного уменьшения габаритов и веса вибрирующих частей обеспечивают возможность создания высокопроизво20 дительных, конструктивно-надежных устройств, работающих в непрерывном или периодическом режиме измельчения на частоте

50 ги при амплитуде колебаний 10 ил и более.

Способ измельчения порошковых материалов путем непрерывного вибрационного воз30 действия на материал, отличающийся тем, 335003

Составитель Н. Бабина

Техред 3. Тараненко

Редактор. Г. Кузьмина

Корректор Т. Гревцова

Заказ 134 5/7 Изд. Мз 563 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров, СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 что, с целью интенсификации процесса измельчения, увеличения диоперсности получаемых порошков, материал подвергают динамическому воздействию при частоте колебаний, равной или в два раза большей частоты возмущающей силы.
