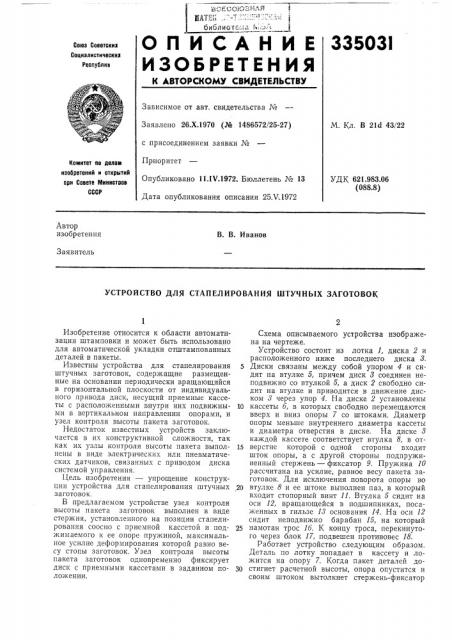

О П И С А Н И Е 33503l

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетскиз

Социалистическил

Республик

Зависимое от авт. свидетельства №

Заявлено 26.Х.1970 (№ 1486572/25-27) с присоединением заявки №

Приоритет

Опубликовано 11 IV.1972. Бюллетень № 13

Дата опубликования описания 25.V.1972

М. Кл. В 21d 43/22

Комитет оо делам изобретений и открытий ори Совете Министров

СССР

УДК 621.983.06 (088.8) Автор изобретения

В. В. Иванов

Заявитель

УСТРОЙСТВО ДЛЯ СТАПЕЛИРОВАНИЯ ШТУЧНЫХ ЗАГОТОВОК

Изобретение относится к области автоматизации штамповки и может быть использовано для автоматической укладки отштампованных деталей в пакеты.

Известны устройства для стапелирования 5 штучных заготовок, содержащие размещенные на основании периодически вращающийся в горизонтальной плоскости от индивидуального привода диск, несущий приемные кассеты с расположенными внутри них подвижны- 10 ми в вертикальном направлении опорами, и узел контроля высоты пакета заготовок.

Недостаток известных устройств заключается в их конструктивной сложности, так как их узлы контроля высоты пакета выпол- 15 иены в виде электрических или пневматических датчиков, связанных с приводом диска системой управления.

Цель изобретения — упрощение конструкции устройства для стапелирования штучных 20 заготовок.

В предлагаемом устройстве узел контроля высоты пакета заготовок выполнен в виде стержня, установленного на позиции стапелирования соосно с приемной кассетой и под- 25 кимаемого к ее опоре пружиной, максимальное усилие деформирования которой равно весу стопы заготовок. Узел контроля высоты пакета заготовок одновременно фиксирует диск с приемными кассетами в заданном по- 30 ложении.

Схема описываемого устройства изображена на чертеже.

Устройство состоит из лотка 1, диска 2 и расположенного ниже последнего диска 8.

Диски связаны между собой упором 4 и сидят на втулке 5, причем диск 8 соединен неподвижно со втулкой 5, а диск 2 свободно сидит на втулке и приводится в движение диском 3 через упор 4. На диске 2 установлены кассеты б, в которых свободно перемещаются вверх и вниз опоры 7 со штоками. Диаметр опоры меньше внутреннего диаметра кассеты и диаметра отверстия в диске. На диске 8 каждой кассете соответствует втулка 8, в отверстие которой с одной стороны входит шток опоры, а с другой стороны подпружиненный стержень — фиксатор 9. Пружина 10 рассчитана на усилие, равное весу пакета заготовок. Для исключения поворота опоры во втулке 8 и ее штоке выполнен паз, в который входит стопорный винт 11. Втулка 5 сидит на оси 12, вращающейся в подшипниках, посаженных в гильзе И основания 14. На оси 12 сидит неподвижно барабан 15, на который намотан трос lб. К концу троса, перекинутого через блок 17, подвешен противовес 18.

Работает устройство следующим образом.

Деталь по лотку попадает в кассету и ложится на опору 7. Когда пакет деталей достигнет расчетной высоты, опора опустится и своим штоком вытолкнет стержень-фиксатор

335031

Составитель В. Левицкий

Редактор Л. Жаворонкова Техред Т. Курилко

Заказ 1411/17 Изд. Ма 594 Подписное

Ц1-!ИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 на гнезда втулки 8. В результате под действием противовеса диск с кассетами поворачивается до тех пор, пока следующая кассета не подойдет к подпружиненному стер>кнюфиксатору. Последний фиксирует диск, захо- 5 дя под действием пружины в гнездо втулки 8, и процесс повторяется. После заполнения деталями всех кассет диск 2 снимают.

Предмет изобретения

1О

Устройство для стапелирования штучных заготовок, содерисащее размещенные на основании периодически вращающийся в горизонтальной плоскости от индивидуального привода диск, несущий приемные кассеты с расположенными внутри них подвижными в вертикальном направлении опорами, и узел контроля высоты пакета заготовок, отличаюи ееся тем, что, с целью упрощения конструкции, узел контроля высоты пакета заготовок выполнен в виде стержня, установленного на позиции стапелирования соосно с приемной кассетой и поджимаемого к ее опоре пружиной, максимальное усилие деформирования которой равно весу стопы заготовок.
