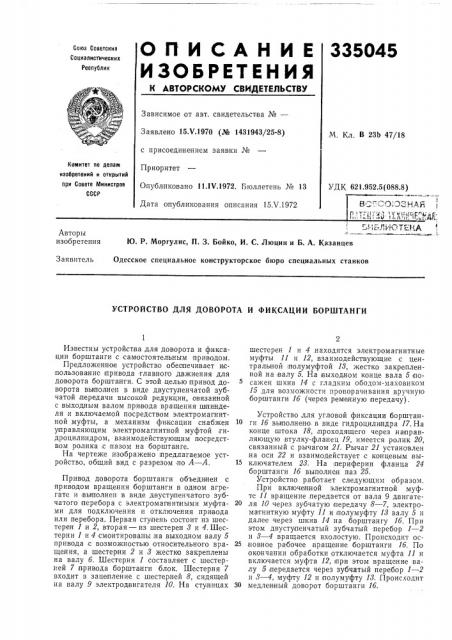

О П И С А Н И Е 335045

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 15.Ч.1970 (М 1431943/25-8) с присоединением заявки №

Приоритет

Опубликовано 11.IV.1972. Бюллетень № 13

Дата опубликования описания 15Х.1972

M. Кл. В 23Ь 47/18

Комитет по делам иаобретений и открытий при Совете Министров

GGCP

УДК 621.952.5(088.8) Авторы изобретения Ю. P Моргулис, и. 3. Бойко, И. С. Люции и Б. А. Казанцев

Заявитель Одесское специальное конструкторское бюро специальных станков

УСТРОЙСТВО ДЛЯ ДОВОРОТА И ФИКСАЦИИ БОРШТАНГИ

Известны устройства для доворота и фиксации борштанги с самостоятельным приводом.

Предложенное устройство обеспечивает использование привода главного двжиения для доворота борштанги. С этой целью привод доворота вьвполнен в виде двуступенчатой зубчатой передачи высокой редукции, связанной с выходным валом привода вращения ш пинделя и включаемой посредством электромагнитной .муфты, а механизм фиксации снабжен у правляющим электромагнитной муфтой гидроцилиндром, взаимодействующим посредством ролика,с пазом на борштанге.

На чертеже изображено;предлагаемое устройство, общий вид с разрезом по А — А.

Привод доворота борштанги объединен с приводом вращения борштанги в одном агрегате и выполнен в виде двусту пенчатого зубчатого перебора с электромапнитными му фтами для подключения и отключения привода или перебора. Первая ступень состоит из шестерен 1 и 2, вторая — из шестерен 8 и 4. Шестерни 1 и 4 смонтированы на .выходном валу 5 привода с возможностью относительного вращения, а шестер ни 2 и 8 жестко закреплены на валу б. Шестерня 1 составляет с шестерней 7 привода борштанги блок. Шестерня 7 входит в зацепление с шестерней 8,,сидящей на валу 9 электродвигателя 10. На ступицах шестерен 1 и 4 находятся электромагнитные муфты 11 и 12, взаимодействующие с центральной полумуфтой И, жестко закрепленной на валу 5. На выходном конце вала 5 посажен шкив 14 с гладким ободом-маховиком

15 для возможности проворачивания вручную борштанги lб (через ременную передачу).

Устройство для угловой фиксации борштан10 ги 16 вы полнено, в виде гидроцилиндра 17. На конце штока 18, проходящего через на правляющую втулку-,фланец 19, имеется ролик 20, связанный с рычагом 21. Рычаг 21 установлен на оси 22 и взаимодействует с концевым выключателем 28. На периферии фланца 24 борштанги lб выполнен паз 25.

Устройство работает следующим образом.

При включенной элекпромагнитной муфте 11 вращение, передается от вала 9 двигате2О ля 10 через зубчатую передачу 8 — 7, электромагнитную муфту 11 и полумуфту И валу 5 и далее через шкив 14 на борштангу lб. При этом двуступенчатый зубчатый перебор 1 — 2 и 8 — 4 вращается вхолостую. Происходит ос25 новное рабочее вращение борштанги lб, По окончании обработки отключается муфта 11 и включается муфта 12, при этом вращение валу 5 передается через зубчатый перебор 1 — 2 и 8 — 4, муфту 12 и полумуфту 18. Происходит

Зо медленный доворот борштанги lб.

335045

Одновременно с этим подается давление в гидроцилиндр 17, и шток!8 с роликом 20 прижимается к фланцу 24 борштанги 16. Доворот борштанги 1б продолжается до тех пор, пока ролик 20 не попадет в паз 25,,при этом рычаг 21 поворачивается вокруг оси 22, нажимает на концевой выключатель 28, и муфта 12 отключается, при этом разрывается связь между борштангой и остальной кинематической цепью. Борштанга 1б останавливается точно в нужном положении, так .как беззазорно фиксируется нажимом ролика 20 в призматический паз 25 и удерживается в этом положении до начала следующего цикла обработки изделия.

Предмет изобретения

Устройст|во для доворота и фиксации борштанги расточното станка, отличающееся тем, что, с целью осуществления доворота от привода главного движения, его кинематическая цепь дополнена двусту|пенчатой зубчатой передачей, связанной с выходным валом привода вращения ш пи нделя и включаемой посредством установленной,B зубчатой .передаче электромагнитной муфты, а механизм фиксации снабжен у пр авляющим электромагнитной муфтой гидроцилиндром, взаимодействующим посредством ролика, установленного на его штоке, с пазом на периферии фланца борштанги.
