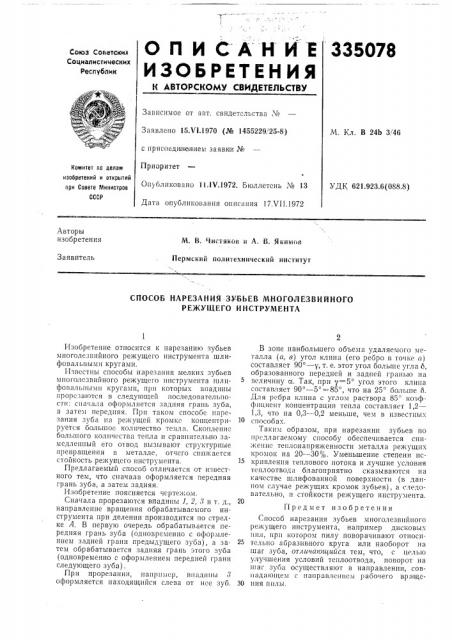

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

335078

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 15Х1.1970 (№ 1455229, 25-8) с присоединением заявтои №

Приоритет

М. Кл. В 24Ь 3!46

Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 11.1т .1972. Бюллетень № 13

Дата опубликования описания 17.VI I.1972

УД К 621.923.6 (088.8) Авторы изобретения

М. В. Чистяков и А. В. Якимов

Заявитель

Пермский политехнический институт

СПОСОБ НАРЕЗАНИЯ -ЗУБЬЕВ МНОГОЛЕЗВИЙНОГО

РЕЖУЩЕГО ИНСТРУМЕНТА

Изобретение относится к нарезанию зубьев многолезвпйного режущего инструмента шлифовальными кругами.

Известны способы нарезания мелких зубьев мпоголсзвийного режущего инструмента IU.|IIIфоваль II.IVIII кругамп, прп которых впадины прорезаются в следующей последовательности: сначала оформляется задняя граш> зуба, а затем передняя. Прп таком способе парезания зуба па режущей кромке концентрируется большое количество тепла. Скопле большого количества тепла и сравнительно замедленный его отвод вызывают структурные превращения в металле, отчего сш1жается стойкость режущего инструмента.

Предлагаемый способ отличается от известного тем, что сначала оформляется передняя грань зуба, а затем задняя.

Изобретение поясняется чертежом.

Сначала прорезаются впадины 1, 2, 3 и т. д., направление вращения обрабатываемого инструмента при делении производится по стрелке А. В первую очередь обрабатывается передняя грань зуба (одновременно с оформлением задней грани предыдущего зуба), а затем обрабатывается задняя грань этого зуба (одновременно с оформлением передней грани следующего зуоа) .

При прорезании, например, впадины 1 оформляется находящийся слева от нее зуб.

В зоне наибольшего объема удаляемого металла (а, в) угол клина (его ребро в точке а) составляет 90 — у, т. е. этот угол болыпе угла 6, образованного передней и задней гранью на величину и. Так, при у=5 угол этого клипа составляет 90 — 5 =-85, что на 25 болыпе 6.

Для ребра клина с углом раствора 85 коэффициент концентрации тепла составляет 1,2—

1,3, что IIa 0,3 — 0,2 меньше, чем в известных способах.

Таким образом, при нарезании зубьев по предлагаемому способу обеспечивается снижение теплонапряженности металла режущих кромок на 20 — 30 о. Уменьшение степени пс1б кривления теплового потока и лучшие условия теплоотвод;1 благоприятно сказываются на качестве шлифованной поверхности (в данном случае режущих кромок зубьев), а следовательно, и стойкости режущего инструмента.

Предмет изобретения

Способ нарезания зубьев многолезвпйпого режущего инструмента, например дисковых ппл, UpU котором пилу поворачивают относи25 тельно абразивного круга или наоборот на шаг зуба, отличатощийся тем, что, с цельlo улучшения условий теплоотвода, поворот на шаг зуба осуществляют в направлении, совпадающем с направлением рабочего враще30 нпя гшлы.
