Класс 5 d, 11

_#_6 33509

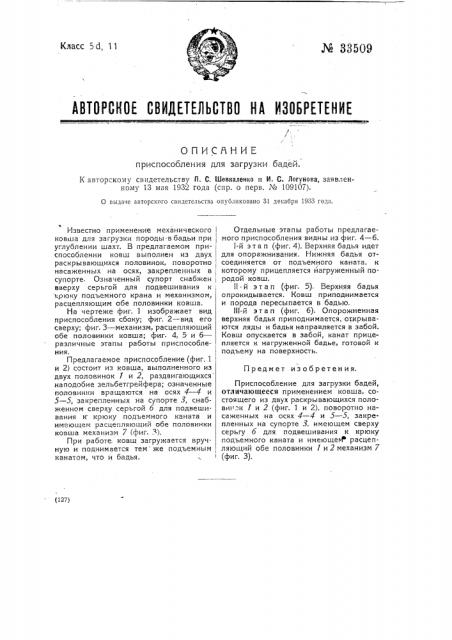

АВТОРСНОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ

ОПИСЙНИЕ приспособления для загрузки бадей.

К авторскому свидетельству П. С. Шевкаленко и И. С. Логунова, заявленному 13 мая 1932 года (спр. о перв. ¹ 109107).

0 выдаче авторского свидетельства опубликовано 31 декабря 1933 года.

Предмет изобретения. (фиг. 3). (127) 1

Известно применение механического ковша для загрузки породы в бадьи при углублении шахт. В предлагаемом при-; способлении ковш выполнен из двух раскрывающихся половинок, поворотно насаженных на осях, закрепленных в супорте. Означенный супорт снабжен вверху серьгой для подвешивания к; крюку подъемного крана и механизмом, расцепляющим обе половинки ковша.

На чертеже фиг. 1 изображает вид приспособления сбоку; фиг. 2 — вид его сверху; фиг. 3 — механизм, расцепляющий обе половинки ковша; фиг. 4, 5 и б— различные этапы работы приспособления.

Предлагаемое приспособление (фиг. 1 и 2) состоит из ковша, выполненного из двух половинок 1 и 2, раздвигающихся наподобие зельбетгрейфера; означенные половинки вращаются на осях 4 — 4 и

5 — 5, закрепленных на супорте 3, снабженном сверху серьгой б для подвешивания к крюку подъемного каната и имеющем расцепляющий обе половинки ковша механизм 7 (фиг. 3).

При работе. ковш загружается вручную и поднимается тем же подъемным канатом, что и бадья.

Отдельные этапы работы предлагаемого приспособления видны из фиг. 4 — б.

1-й эта и (фиг. 4). Верхняя бадья идет для опоражнивания. Нижняя бадья отсоединяется от подъемного каната, к которому прицепляется нагруженный породой ковш.

11- и э т а п (фиг. 5). Верхняя бадья опрокидывается. Ковш приподнимается и порода пересыпается в бадью.

Ш-й э т а и (фиг. 6). Опорожненная верхняя бадья приподнимается, открываются ляды и бадья направляется в забой.

Ковш опускается в забой, канат прицепляется к нагруженной бадье, готовой к подъему на поверхность.

Приспособление для загрузки бадей, отличающееся применением ковша, состоящего из двух раскрывающихся половинок и 2 (фиг. 1 и 2), поворотно насаженных на осях 4 — 4 и 5 — 5, закрепленных на супорте 3, имеющем сверху серьгу б для подвешивания к крюку подъемного каната и имеюще 4 расцепляющий обе половинки и 2 механизм 7

Б авторскому свидетельств П. С. Шевыаленко и

И. С. Логунова № 33509 . .) фиг.8, Экснерт В. R Комаров
