335090

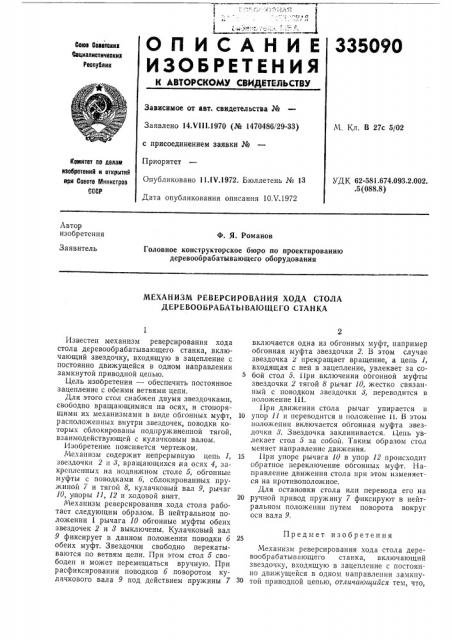

ОП ИСАНИЕ

ИЗОЫРЕт ЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 14.VI I I.1970 (№ 1470486/29-33) с присоединением заявки №

Приоритет

Опубликовано 111V.1972. Бюллетень № 13

Дата опубликования описания IО.V,.1972

M. Кл. В 27с 5/02

Комитет по делам изобретений и открытий ир» Совете Министров

СССР

УДК 62-581.674.093.2.002. .5 (088.8) Автор изобретения

Ф. Я. Романов

Заявитель

Головное конструкторское бюро по проектированию деревообрабатывающего оборудования

МЕХАНИЗМ РЕВЕРСИРОВАНИЯ ХОДА СТОЛА

ДЕРЕВООВРАБАТЫВАЮЩЕГО СТАНКА

1

Известен механизм реверсирования хода стола деревообрабатывающего станка, включающий звездочку, входящую в зацепление с постоянно движущейся в одном направлении замкнутой приводной цепью.

Цель изобретения — обеспечить постоянное зацепление с обеими ветвями цепи.

Для этого стол снабжен двумя звездочками, свободно вращающимися на осях, и стопорящими их механизмами в виде обгонных муфт, расположенных внутри звездочек, поводки которых сблокированы подпружиненной тягой, взаимодействующей с кулачковым валом.

Изобретение поясняется чертежом.

Механизм содержит непрерывную цепь 1, звездочки 2 п 8, вращающихся на осях 4, закрепленных на подвижном столе 5, обгонные муфты с поводками б, сблокированных пружиной 7 и тягой 8, кулачковый вал 9, рычаг

10, у поры 11, 12 и ходовой винт.

Механизм реверсирования хода стола работает следующим образом. В нейтральном положении I рычага 10 обгонные муфты обеих звездочек 2 и 8 выключены. Кулачковый вал

9 фиксирует в данном положении поводки о обеих муфт. Звездочки свободно перекатываются по ветвям цепи. При этом стол 5 свободен и может перемещаться вручную, При расфиксировании поводков б поворотом кулачкового вала 9 под действием пружины 7 включается одна из обгонных муфт, например обгонная муфта звездочки 2. В этом случае звездочка 2 прекращает вращение, а цепь 1, входящая с ней в зацепление, увлекает за собой стол 5. При включении обгонной муфты звездочки 2 тягой 8 рычаг 10, жестко связанный с поводком звездочки д, переводится в положение I II.

11ри движении стола рычаг упирается в

10 упор 11 и переводится в положение 11. В этом положении включается обгонная муфта звездочки 8. Звездочка заклинивается. Цепь увлекает стол 5 за собой. Таким образом стол меняет направление дви>кения.

15 11ри упоре рычага 10 в упор 12 происходит обратное переключение обгонных муфт. Направление движения стола при этом изменяется на противоположное.

Для остановки стола или перевода его на

20 ручной привод пружину 7 фиксируют в нейтральном положении путем поворота вокруг оси вала 9.

Предмет изобретения

Механизм реверсирования хода стола деревообрабатывающего станка, включающий звездочку, входящую в зацепление с постоянно движущейся в одном направлении замкнуЗ0 той приводной цепью, отличающийся тем, что, 335090

Составитель р. Люманбв

Корректор E Усовд

Редактор Г. Кузьмийа

Теред Т. Ускова

Заказ 1297/15 Изд. № 527 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 5К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 с целью обеспечения постоянного зацепления с обеими ветвями цепи, стол снабжен двумя звездочками, свободно вращающимися на осях, и стопорящими их механизмами в виде

4 обгонных муфт, расположенных внутри звездочек, поводки которых сблокированы подпружиненной тягой, взаимодействующей с кулачковым валом.
