Реверсивно-рулевое устройство
Иллюстрации
Реферат

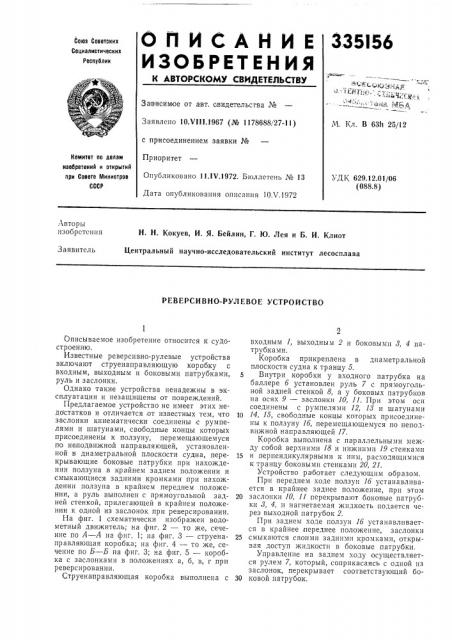

ОПИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союа Советских
Социалистических
Республик
Зависимое от авт. GBèäåòåëüñãâà №
Заявлено 1ОХ111.1967 (№ 1178688/27-11) с присоединением заявки №
Приоритет
Опубликовано 11.IV.1972. Бюллетень № 13
Дата опубликования описания 10Л .1972
N. Кл. В 63h 25/12
Комитет по делам иаебретений и открытий при Совете Министров
СССР
УДК 629.12.01/06 (088.8) Авторы изобретения
Н. Н. Кокуев, И. Я. Бейлин, Г. Ю. Лея и Б. И. Клиот
Центральный научно-исследовательский институт лесосплава
Заявитель
РЕВЕРСИВНО-РУЛЕВОЕ УСТРОЙСТВО
Описываемое изобретение относится к судостроению.
Известные реверсивно-рулевые устройства включают струенаправляющую коробку с входным, выходным и боковыми патрубками, руль и заслонки.
Однако такие устройства ненадежны в эксплуатации и незащищены от повреждений.
Предлагаемое устройство не имеет этих недостатков и отличается,от известных тем, что заслонки кинематически соединены с румпелями и шатунами, свободные концы которых присоединены к ползуну, перемещающемуся по неподвижной направляющей, установленной в диаметральной плоскости судна, перекрывающие боковые патрубки при нахождении ползуна в крайнем заднем положении и смыкающиеся задними кромками при нахождении ползуна в крайнем переднем положении, а руль выполнен с прямоугольной задней стенкой, прилегающей в крайнем положении к одной из заслонок при реверсировании.
На фиг. 1 схематически изображен водометный движитель; на фиг. 2 — то же, сечение по А — А на фнг. 1; на фиг. 3 — струенаправляющая коробка; на фиг. 4 — то же, сечение по Б — Б на фиг. 3; на фиг. 5 — коробка с заслонками в положениях а, б, в, г при реверсировании, Струенаправляющая коробка выполнена с входным 1, выходным 2 и боковыми 8, 4 патрубками.
Коробка прикреплена в диаметральной плоскости судна к транцу 5.
5 Внутри коробки у входного патрубка на баллере б установлен руль 7 с прямоугольной задней стенкой 8, а у боковых патрубков на осях 9 — заслонки 10, 11. При этом оси соединены с румпелями 12, 18 и шатунами
10 14, 15, свободные концы которых присоединены к ползуну 1б, перемещающемуся по неподвижной направляющей 17.
Коробка выполнена с параллельными между собой верхними 18 и нижними 19 стенками
15 и перпендикулярными к ним, расходящимися к транцу боковыми стенками 20, 21.
Устройство ра ботает следующим образом.
При переднем ходе ползун 1б устанавливается в крайнее заднее положение, при этом
20 заслонки 10, 11 перекрывают боковые патрубки 8, 4, и нагнетаемая жидкость подается через выходной патрубок 2.
При заднем ходе ползун 1б устанавливается в крайнее переднее положение, заслонки
25 смыкаются своими задними кромками, открывая доступ жидкости в боковые патрубки.
Управление на заднем ходу осуществляется рулем 7, который, соприкасаясь с одной из заслонок, перекрывает соответствующий бо30 ковой патрубок.
335156
У
1 (Vô() I!
Фиг У
Предмет изобретения
Реверсивно-рулевое устройство, включающее струенаправляющую коробку с входным, выходным и боковыми патрубками, руль и заслонки, отличающееся тем, что, с целью повышения надежности управления, упрощения конструкции и защиты от повреждения, заслонки кинематически соединены с румпелями и шатунами, свободные концы которых присоединены к ползуну, перемещающемуся по неподвижной направляющей установленной в диаметральной плоскости судна, перекрывающие боковые патрубки при нахождении ползуна в крайнем заднем положении и
5 смыкающиеся задними кромками при нахождении ползуна в крайнем переднем положении, а руль выполнен с прямоугольной задней стенкой, прилегающей в,крайнем положении к одной из заслонок при реверсирова10 нии.
335156
Фиг 5
