Чесальная машина
Иллюстрации
Реферат

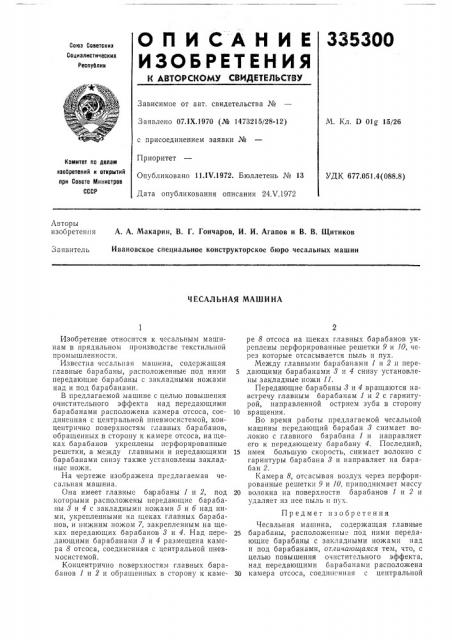

О П И СА Н И Е
ИЗОБРЕТЕНИЯ
И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
335300
Союз Ссветскиз
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 07.IX.1970 (№ 1473215/28-12) M. Кл. D 01@ 15/26 с присоединением заявки №
Приоритет
Опубликовано 11ЛЧ.1972. Бюллетень № 13
Комитет по делам изобретений и открытий при Совете Министров
СССР
УДК 677,051.4(088.8) Дата опубликования описания 24Л .1972
Авторы изобретения A. А. Макарин, В. Г. Гончаров, И. И. Агапов и В. В. Щитиков
Заявитель Ивановское специальное конструкторское бюро чесальных машин
ЧЕСАЛЪНАЯ МАШИНА
Изобретение относится к чесальным машинам в прядильном производстве текстильной промышленности.
Известна чссальная машина, содержащая главные барабаны, расположенные под ними передающие барабаны с закладными ножами над и под барабанами.
В предлагаемой машине с целью повышения очистительного эффекта над передающими барабанами расположена камера отсоса, соединенная с центральной пневмосистемой, концентрично поверхностям главных барабанов, обращенных в сторону к камере отсоса, на щеках барабанов укреплены перфорированные решетки, а между главными и передающими барабанами снизу также установлены закладные ножи.
На чертеже изображена предлагаемая чесальная машина.
Она имеет главные барабаны 1 и 2, под которыми расположены передающие барабаны 8 и 4 с закладными ножами б и б над ними, укрепленными на щеках главных барабанов, и нижним ножом 7, закрепленным на щеках передающих барабанов 8 и 4. Над передающими барабанами 8 и 4 размещена камера 8 отсоса, соединснная с центральной пневмосистемой.
Концентрично поверхностям главных барабанов 1 и 2 и обращенных в сторону к камере 8 отсоса на щеках главных барабанов укреплены перфорированные решетки 9 и 10, через которые отсасывается пыль и пух.
Между главными барабанами 1 и 2 и пере5 дающими барабанами 8 и 4 снизу установлены закладные ножи 11.
Передающие барабаны 3 и 4 вращаются навстречу главным барабанам 1 и 2 с гарнитурой, направленной острием зуба в сторону
10 вр ащения.
Во время работы предлагаемой чесальной машины передающий барабан 3 снимает волокно с главного барабана 1 и направляет его к передающему барабану 4. Последний, 15 имея большую скорость, снимает волокно с гарнитуры барабана 8 и направляет на барабан 2.
Камера 8, отсасывая воздух через перфорированные решетки 9 и 10, приподнимает массу
20 волокна на поверхности барабанов 1 и 2 и удаляет из нее пыль и пух.
Предмет изобретения
Чесальная машина, содержащая главные
25 барабаны, расположенные под ними передающие барабаны с закладными ножами над и под барабанами, отличающаяся тем, что, с целью повышения очистительного эффекта, над передающими барабанами расположена
30 камера отсоса, соединенная с центральной я (j
Составитель В. Николаев
Редактор Г. Вялобжеская
Техред T. Ускова Корректор Л. Царькова
Заказ 1329/3 Изд. ¹ 503 Тираж 448 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, )К-35, Раушская иаб., д. 4/5
Типография, пр. Сапунова, 2 пневмосистемой, концентрично поверхностям главных барабанов, обращенных в сторону к камере отсоса, иа щеках барабанов укреплены перфорированные решетки, а между главными н передающими барабанами спину также установлены закладные ножи.
